据最新消息显示,苹果计划在2021年底之前发布包括iPadPro、MacBook在内的六款MiniLED产品,华为将发布三款采用MiniLED屏幕的显示器,小米最近发布的82英寸小米电视大师至尊纪念版,同样采用了MiniLED屏幕,包括任天堂明年将推出的下一代Switch主机,也计划采用MiniLED显示屏替代目前的JDI屏。MiniLED时代要来了?
01
MiniLED技术是什么
MiniLED技术是一种新的背光技术,可用于电视、手机、平板电脑、手表等设备的屏幕上。MiniLED技术可以有效提升画面对比度对比度,更深的黑色以及更好的电源效率,增强画面表现力。
需要重点区分的是,MiniLED屏幕不是OLED屏幕的技术升级版,它属于LCD屏幕的一种背光技术。
但和传统LCD屏幕背光不同的是,MiniLED技术可以把LED背光灯珠做得非常小,小到什么程度呢?资料普遍显示,MiniLED显示技术的背光灯珠大小在100微米到200微米左右,比传统LED背光灯珠小很多。
这样就可以在同一块屏幕上集成更多的背光灯珠,从而划分成更多精细的背光分区,这也是MiniLED屏幕和传统LCD屏幕的重要区别。

02
MiniLED屏幕的优势
传统的侧入式LED背光只支持统一调整,要不全亮,要不全黑,但是为了显示画面,背光总是会保持点亮状态。这样就让LCD屏幕在显示黑色区域时明显不够“黑”,并且传统LCD屏幕多多少少都会出现背光不均匀、漏光的现象。

△LCD屏幕漏光
MiniLED技术则是把显示屏侧边背光源几十颗的LED灯珠,变成了直下背光源数千颗、数万颗,甚至更多的灯珠。据测算,一台55英寸电视的背光单元(BLU)需要约40000个miniLED,一台智能手机面板约需要9000个。
在MiniLED技术加持下,屏幕有了多背光分区,可以单独控制屏幕某一小块区域的亮度,实现该亮点亮背光,该暗的熄灭背光,画面对比度和黑色的表现力更强。理论上讲,只要MiniLED足够小,分区足够多,就能无限接近OLED屏幕的显示器效果,因为此时MiniLED背光本身就相当于变成了LCD屏幕后的第二块屏幕,背光控制达到像素级别。

另外,MiniLED背光技术可以在散热均匀的前提下,能轻松实现高亮度(>1000nit),和高对比度,这是传统分立LED器件方案无法做到的。
以苹果去年推出的类MiniLED屏幕ProDisplayXDR为例,拥有576个分区背光,其最大亮度达到了1600nit,对比度达到了1,000,000:1。虽然ProDisplayXDR整体的面板背光设计已经是MiniLED的背光架构,不过LED灯珠的尺寸约200~300微米,而非现在一般所认定MiniLED约100~200微米的尺寸,因此只能称之为类MiniLED。

MiniLED优势:
1、大幅提升液晶画面效果
2、成本相对可控
3、价格是OLED的60%-80%,显示效果与OLED接近
4、对比度提升明显,画质显示出更加鲜明的对比
5、背光区间划分越多,画面暗部效果越好
03
MiniLED的兄弟:QLED
除了MiniLED,最近QLED屏幕的热度也是比较高的,近日OPPO发布了首款智能电视OPPOS1,该电视就采用了QLED量子点屏幕,那么这个QLED屏幕又是何方神圣?

其实按照显示原理来讲,QLED和MiniLED算是“亲戚”,因为他俩本质上都是LCD屏幕,都是通过增加背光分区的方式提升显示效果,只是在怎样增加背光的这件事上采用了不同的技术路线。
QLED是英文“QuantumDotlightEmittingDiode”的简写,原理是通过蓝色LED光源照射量子点薄膜来激发红光及绿光,来达到背光的效果。和MiniLED相比,量子点背光实际是在背光和LCD屏幕之间增加了一层薄膜,并把白色LED换成蓝色LED。

QLED屏幕的出现比MiniLED要早,主要应用在电视屏幕上,三星的2017年推出“量子点”电视是最早的实用化产品。由于量子点具有独特的光电特性,通过蓝光LED搭配量子点技术,从而得到高纯度的白光,进而大幅提升其色域(目前可以实现110%NTSC),是目前色域最优秀的屏幕之一。
另外,加入量子点薄膜,还可以省去传统LCD电视光源侧的偏光片,有效降低液晶显示产品的制造成本。但是,目前的量子点技术称之为QD-LCD更加准确,还停留在“光致发光”的阶段,QLED的最终形态是要和OLED一样,做到自发光的“电致发光”,摆脱背光和LCD。
04
我国MiniLED产业发展迅速
预计到2023年,整体MiniLED产值超过10亿美元,其中LED显示屏以及大尺寸电视将成为MiniLED未来应用的主流产品。CINNOResearch最新发布的显示屏产业报告中指出,至2023年,仅大尺寸电视、显示器、车载显示三个市场,全球MiniLED背光需求就有望达千亿颗。
我国MiniLED相关企业也在快速跟进,华星光电(TCL)、国星光电、三安光电、奥拓电子等国内企业很早就进行MiniLED的布局。近年来,TCL和京东方两大厂商还实现了MiniLED背光技术的再次创新,抛弃了传统PCB基板,创新采用玻璃基灯板技术,实现了平坦度高、金属走线精度高等优势,支持大尺寸灯板制作还解决了拼缝问题。

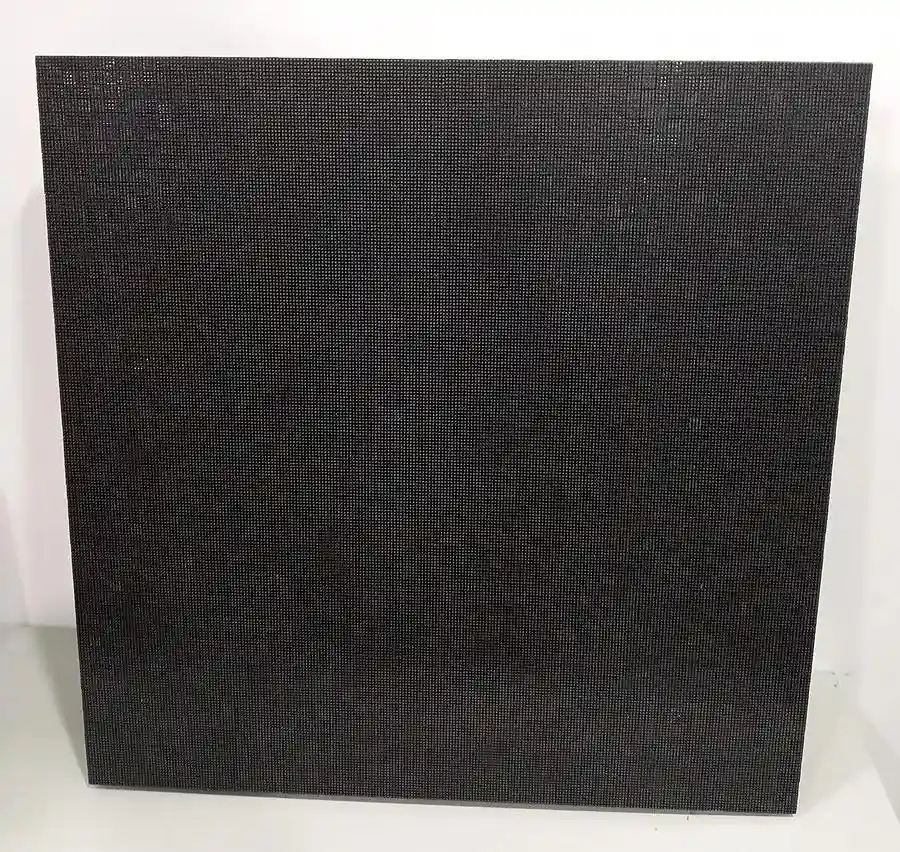

△奥拓2013年开发出的MiniLED原型样品
LED显示屏生产商位洲明科技,在大亚湾产业园建成了世界上规模最大的MiniLED显示产业基地,成功实现洲明MiniLED显示、、、等全系列产品大规模量产。据了解,洲明于近期推出的新一代UMini系列,属于洲明自主研发的第四代MiniLED显示产品,多项技术指标行业第一,产品性能位居行业前列。目前,洲明新一代UMini全系列产品已全部实现量产。

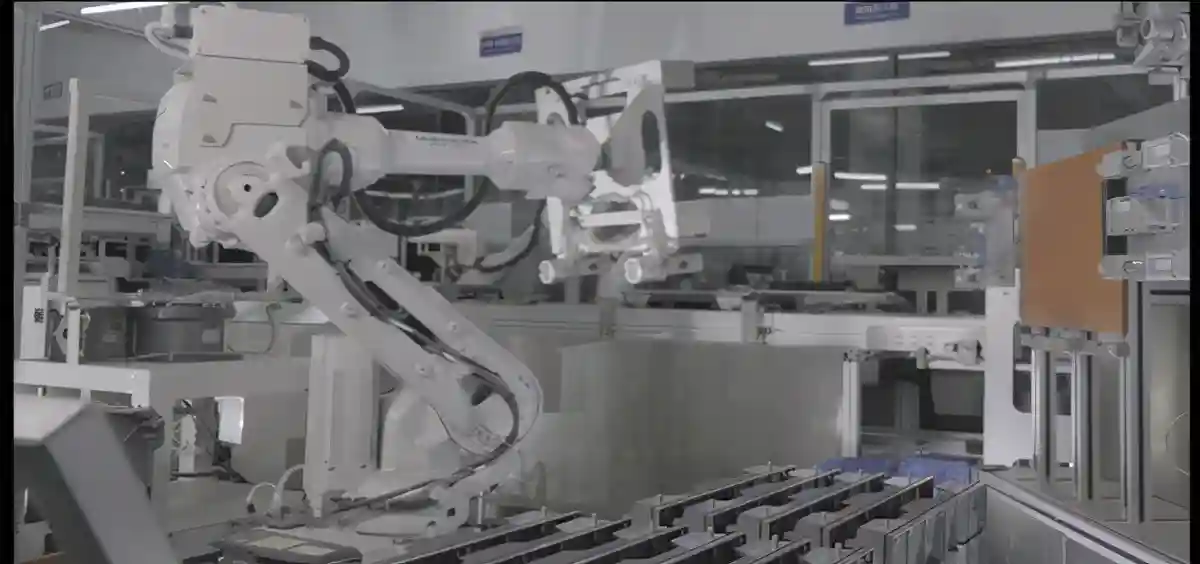

△洲明MiniLED显示产业基地自动化车间
05
MicroLED量产前的过渡产品
MiniLED背光技术,不仅能够实现轻薄化、高色域、高色阶、更重要的是还可进行显示分区动态调光,节能高效,还能还原纯黑画质,弥补了LCD的缺点,达到更优显示效果,是目前LCD屏幕优化解决方案。
但是,现阶段不论是MiniLED还是QLED其实都是给LCD屏幕续命的“黑科技”,具体属于背光源应用的改良升级版。和继续发展LCD屏幕相比,业界更看好MicroLED未来市场空间。

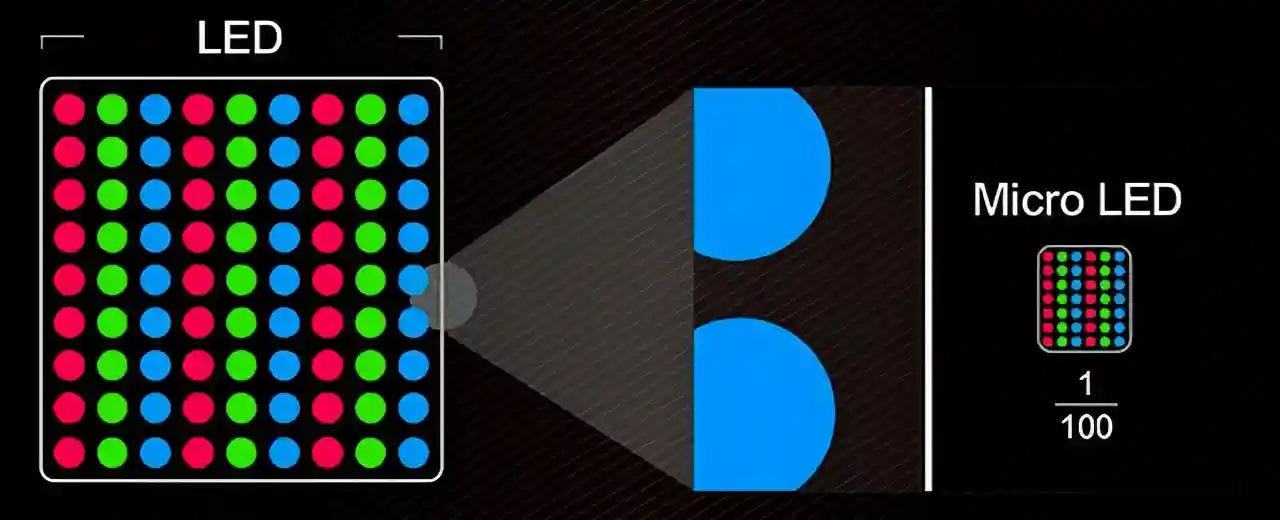

MicroLED是OLED屏幕的升级产品,MicroLED真正做到了“自发光”,彻底取消滤光片,由像素点直接发出RGB三种颜色。基本原理和我们平时在路上看到的LED广告牌一样,只不过MicroLED把每个小灯珠做到了微米级别,MicroLED使用的灯珠大小为1-10微米,比头发丝还要细小,显示效果远超现目前的量产显示器。

由于工艺、技术、良率和产能等诸多原因,MicroLED短期内无法实现大规模量产和商业化应用,资料显示MicroLED最早的量产时间至少要推迟到2022年之后,MiniLED技术成为现在折中的显示方案。
值得注意的是,MiniLED、QLED、MicroLED在某些技术上是相通的,特别是关键的封装、巨量转移技术(把超多素点光源转移到基板上)的应用,在MiniLED和MicroLED上没有本质差别。前面提到了,MiniLED和QLED的最终目标就是摆脱LCD和背光,依靠微米级别的像素点实现“自发光”,而这种状态下的屏幕完全可以称为MicroLED了,唯一不同的是它们采用的发光材料。
就像LED背光取代CCFL背光一样,MiniLED背光也将取代传统的LED背光。在MicroLED屏幕商用之前,MiniLED屏幕将凭借更低的成本和优秀的显示效果,和OLED一起继续发展。
