道（文/李诚）三星年度旗舰已于上月发布，共包含S22、S22+、S22Ultra三款机型。在去年10月份的时候网上就开始传三星将note系列机型，在今年的MWC2022大会上这一消息得到了证实，三星智能手机主管RohTae-moon在面对媒体采访回应道，三星GalaxyNote系列已被取消，将会以Ultra的名义加入S系列。
一代机皇重新站队，在S22Ultra身上会有什么表现，又有哪些传承呢？近日，国外手机拆修平台ifixit和PBKreviews对S22Ultra系列机型进行了拆解展示，充满好奇心的小伙伴请接着往下看。
图源：PBKreview

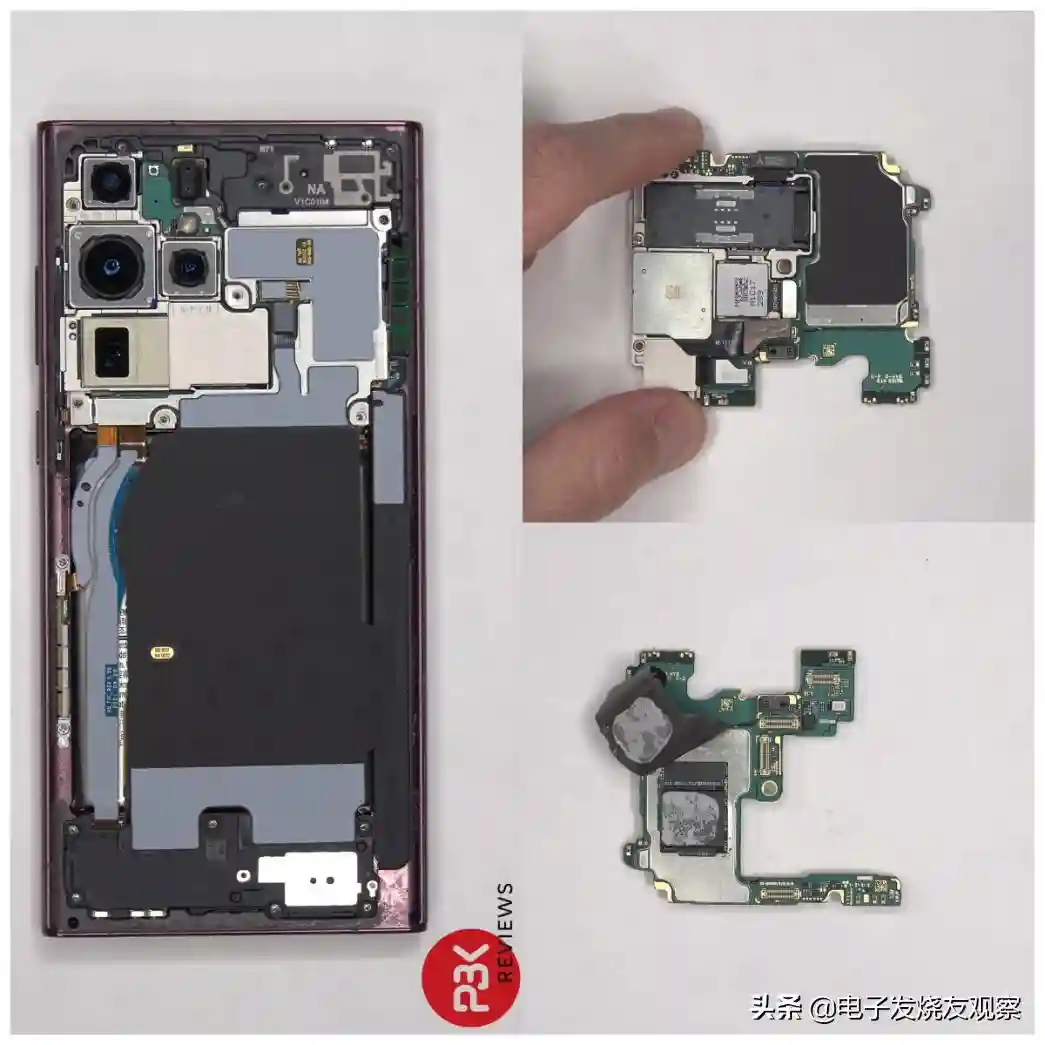

上图为玻璃后盖之下手机构造，后盖材料采用的是康宁大猩猩Victus+玻璃。手机玻璃后盖与中框是以高强度胶水作为粘合剂，拆解过程并不是很容易，采用高强度的胶水也是为了保证S22Ultra具备IP68的防水、防尘等级。三星手机防水似乎已经不是什么新鲜事了，从S5系列开始就具备了IP67标准，S7系列开始具备IP68标准。这里要提醒一下，不要因为手机防水而将手机放置在水中，在S22Ultra的产品说明中明确指出，因为进水导致的损坏设备是无法保修的。
图源：PBKreview
图源：ifixit
谈完摄像头我们来看一下S22Ultra的主板，剥离摄像头模组后剩余的部分就是主板。S22Ultra采用的是双面双层主板的设计，将可利用空间最大化，整体看起来也不是特别拥挤。在三星的历代机型中最先采用堆叠式主板的是S10的5G版，堆叠式主板的好处不言而喻，但对焊接工艺、散热以及维修的要求都增加的难度，这或许就是一线手机大厂的实力所在吧。

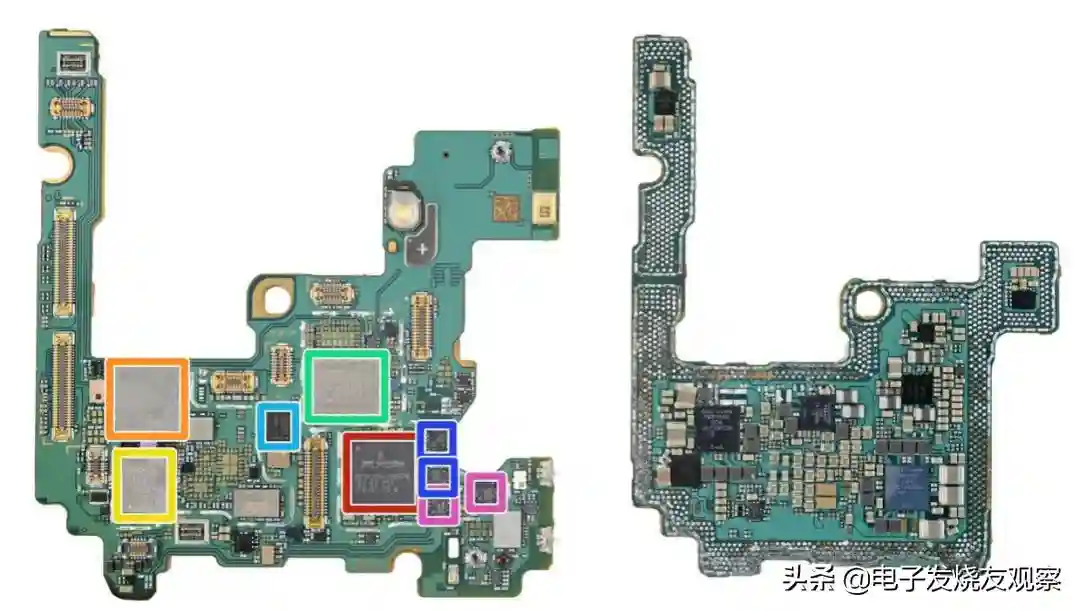

红框部分圈住的是三星的LPDDR5SDRAM内存，内存的下方就是S22Ultra的处理器芯片骁龙8，由于拆解的是一台美版机器，在处理器方面并不会使用上猎户座处理器，国行机器也是一样。橘色部分是闪存芯片，采用的是来自三星自家符合UFS3.标准的KLUDG4UHDC-B0E1芯片，容量大小因机型而定。黄色部分为数位控制器，蓝色为瑞萨的P9320S无线充电收发器，该芯片主要与介于手机后盖与电池之间的线圈搭配使用。绿色为美信的MAX77705C电源管理芯片,粉色为CirrusLogic的音频放大器。蓝色为恩智浦的PCA9468电荷泵芯片，也是S22Ultra能实现45W快充的关键。其实，这款电荷泵芯片早在S10机型中就已经开始使用，并解锁了25W快充，但好像该芯片只在S10的5G版机型中使用。在这一界面中未被框选的部分主要是以电源管理芯片、稳压器、MEMS麦克风、射频收发器、传感器和陀螺仪为主。
图源：ifixit

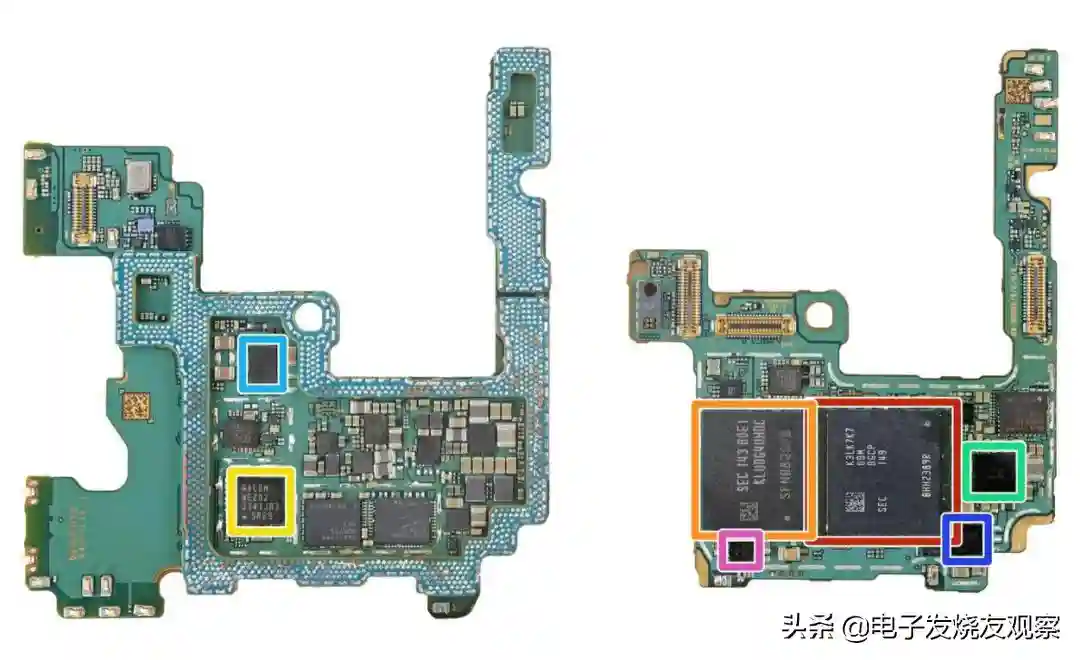

上图为S22Ultra主板的另一面，图片左侧主板主要以无线连接与射频单元为主，红色为来自博通的WiFi与蓝牙芯片组，完美兼容目前可实现商用且最新的Wi-Fi6E无线网络和蓝牙5.0，支持三频同步Wi-Fi功能和BTXstream双蓝牙功能。橘色、黄色、绿色分别框着的是来自博通、Skyworks和高通的射频前端芯片。天蓝色的为高通的无线开关模块QDM3572，深蓝色和粉色部分是来自Qorvo射频功率放大器。黑色部分为来自歌尔的国产MEMS麦克风，也是目前在该手机中看到的唯一国产芯片。图片右侧主要为电源管理部分。
图源：PBKreview

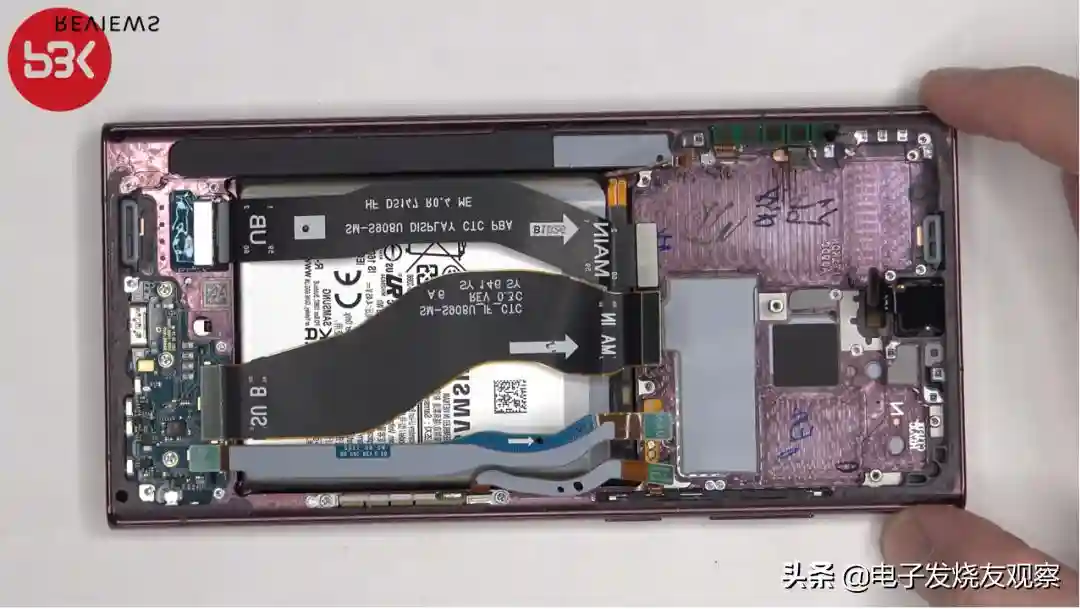

在元器件位置设计方面，一改往前的是三星调整了振动马达的位置，将振动马达集成于手机底部的扬声器内，这一操作或许是为了减小器件对内部空间的使用，也有可能是三星在试图追赶苹果TapticEngine的性能，毕竟苹果线性马达的功能现在已经被网友炒作得神乎其神。
图源：PBKreview
通过拆解发现，三星在手机散热方面也是下足了功夫，后盖一拆随处可见的石墨散热膜和隔热胶，揭开处理器上方的石墨散热膜，还能看到均匀涂抹的散热硅脂，双重防护难道是三星被“火龙三条8”吊打怕了？
结语总的来说S22Ultra在整体性能上有着不错的表现，并且在一些博主的耐久度测试中，也承受住了残酷的浸泡、划痕测试、碾压测试考验，但在可修复方面，三星似乎该改一改了。
