近年来，移动电源赛道逐渐卷出新高度，既要“外观靓丽颜值高”，也要性能优秀，功能丰富。基于此，许多厂商推出了美观且功能丰富的多合一充电宝。
充电头网近期就拿到了来自ANKER安克的三合一充电宝，该产品搭配的USB-C接口支持30W双向快充，还自带一根USB-C充电线也支持PD30W快充，此外还配备可折叠国标二脚插头，用作充电器使用。其内置两块来自长虹三杰的5000mAh动力电芯，串联成组，单节电池标称电压3.6V，标称容量5000mAh。
移动电源采用CHIPSEA芯海的CS32G020协议芯片进行输出管理，该方案支持PD30W并兼容多种主流协议，内置了32位的MCU，可实现高效的电源输出控制。
安克三合一充电宝造型小巧，内部多模块拼接精细。下面一起来看看内部结构和用料吧。
安克三合一移动电源开箱先来看看这款充电宝的外包装以及外观。
包装盒采用白色背景设计，正面左上角为'ANKER安克“品牌LOGO。右上角印有安克充电宝“为生活充满电”的产品理念，下方则为”10+年创新品质充电专家“的标语。包装盒整体素净十分简约。

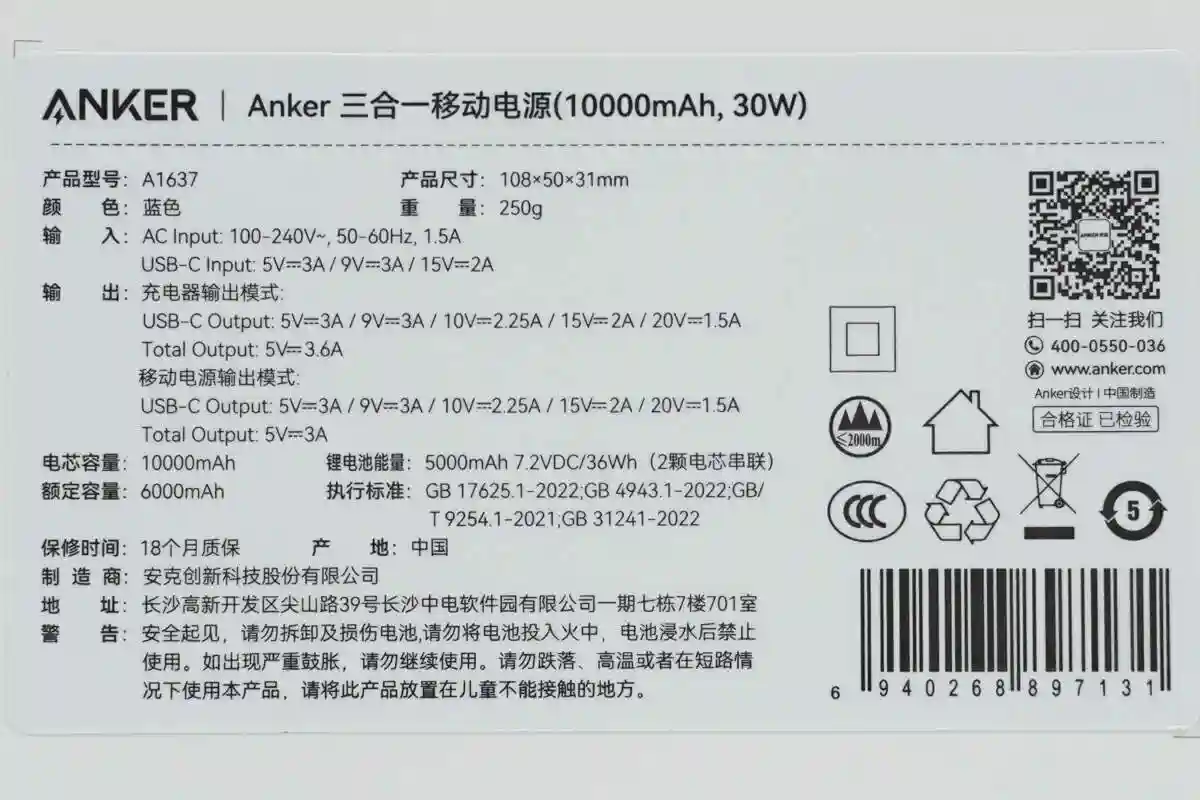

背后印有产品参数信息和认证标识等内容。
产品型号：A1637；产品尺寸：108x50x31mm
颜色：蓝色；重量：250g
输入：
ACInput：100-240V，50-60Hz，1.5A
USB-CInput：5V3A、9V3A、15V2A
输出：充电器输出模式：
USB-COutput：5V3A、9V3A、10、15V2A、20
TotalOutput：5
移动电源输出模式：
USB-COutput：5V3A、9V3A、10、15V2A、20
TotalOutput：5V--3A
电芯容量：10000mAh；锂电池能量：5000/36Wh(2颗电芯串联)
额定容量：6000mAh
包装盒左右同样印有安克品牌LOGO和产品理念。
包装盒整体效果一览。
取出包装盒里配件，除安克三合一充电宝外，还有一个新品体验卡，和一份产品说明书。
安克三合一充电宝整体呈水蓝色，整体给人晶莹温润的感觉。正面由光滑蓝色盖板构成，其他外壳则是阻燃PC材料，正面下方铭刻”ANKER“银色LOGO。
背面印有产品基本信息。
产品信息特写，由于之前已详细描述，此处不再赘述。
移动电源侧面整体镂刻竖纹增加摩擦力用于防滑，上端为一可折叠国标二脚插头。
折叠插脚特写，插脚末端过渡圆润。
另一侧为自带线和USB-C接口。
USB-C口下方还有电源按钮，可实时显示剩余电量。
移动电源的USB-C自带线特写，端子处有安克快充标识，且配备金属卡扣，使自带线更好收束。
测得自带线长度为27mm。
自带线与一元硬币对比的大小直观感受。
安克三合一充电宝整体情况一览。
实测移动电源机身长度为108.05mm。
宽度为51.14mm。
厚度为30.96mm。
产品重量约为252.5g。
使用ChargerLABPOWER-ZKM003C测得USB-C口支持FCP、SCP、QC3+/4+、、PPS、DCP、充电协议。
PDO报文显示USB-C口还具备PD的5V3A、9V3A、12、20四组固定电压档位，以及5-11一组PPS可变电压档位。
USB-C自带线同样支持FCP、SCP、QC3+/4+、DCP、充电协议。
PDO报文显示USB-C自带线同样具备PD的5V3A、9V3A、12、20四组固定电压档位，以及5-11一组PPS可变电压档位。
安克三合一移动电源拆解接下来一起看下安克三合一移动电源内部结构和用料。
沿壳体接缝拆开外壳。

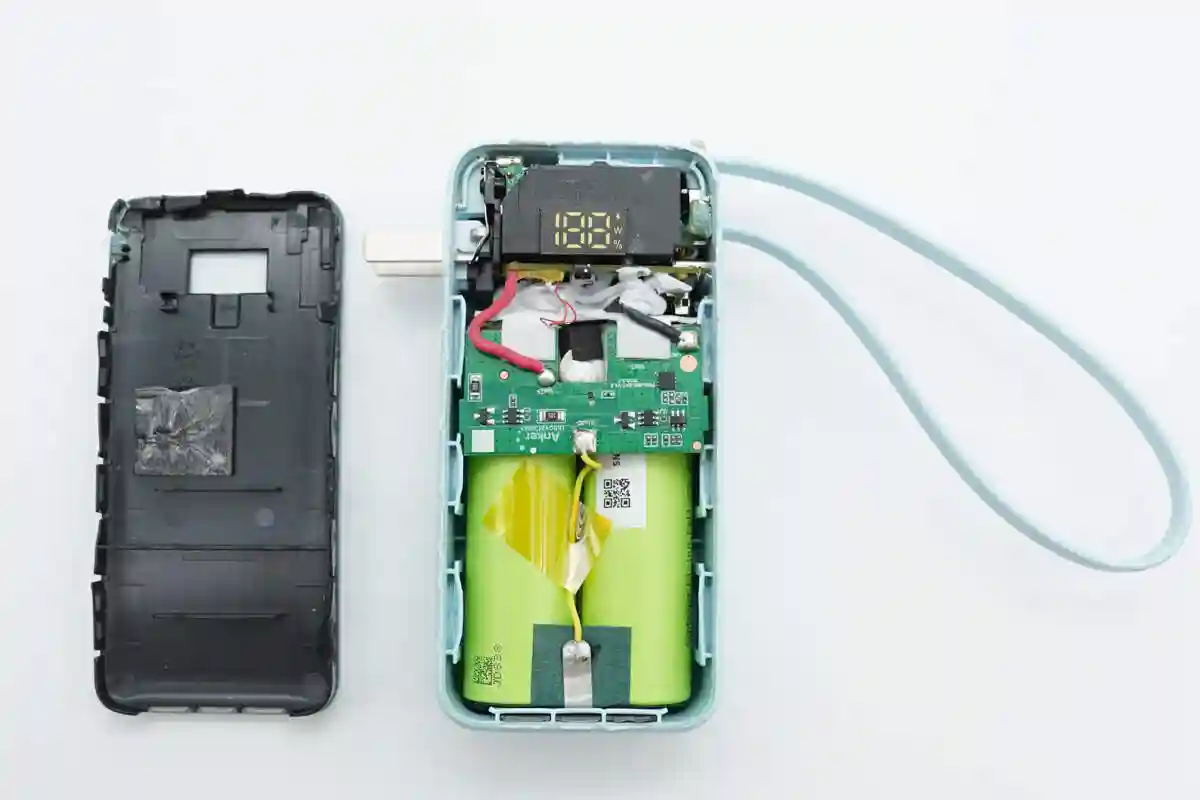

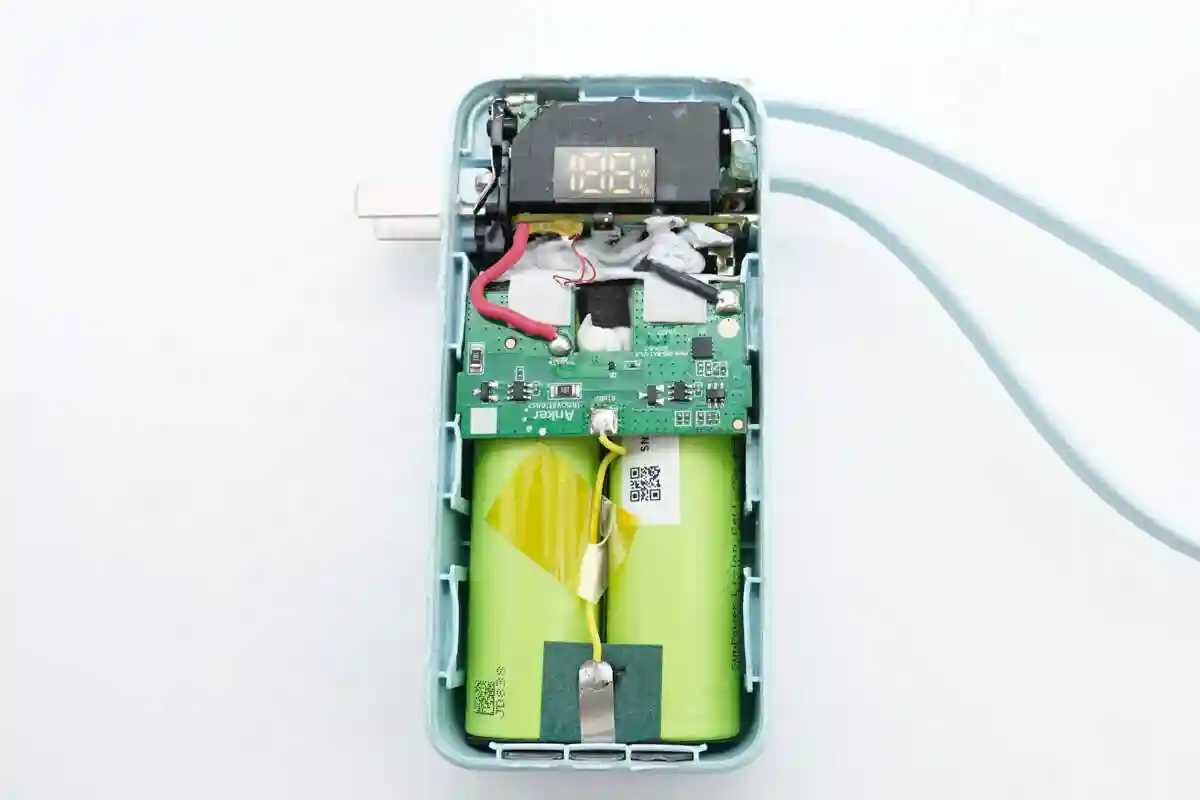

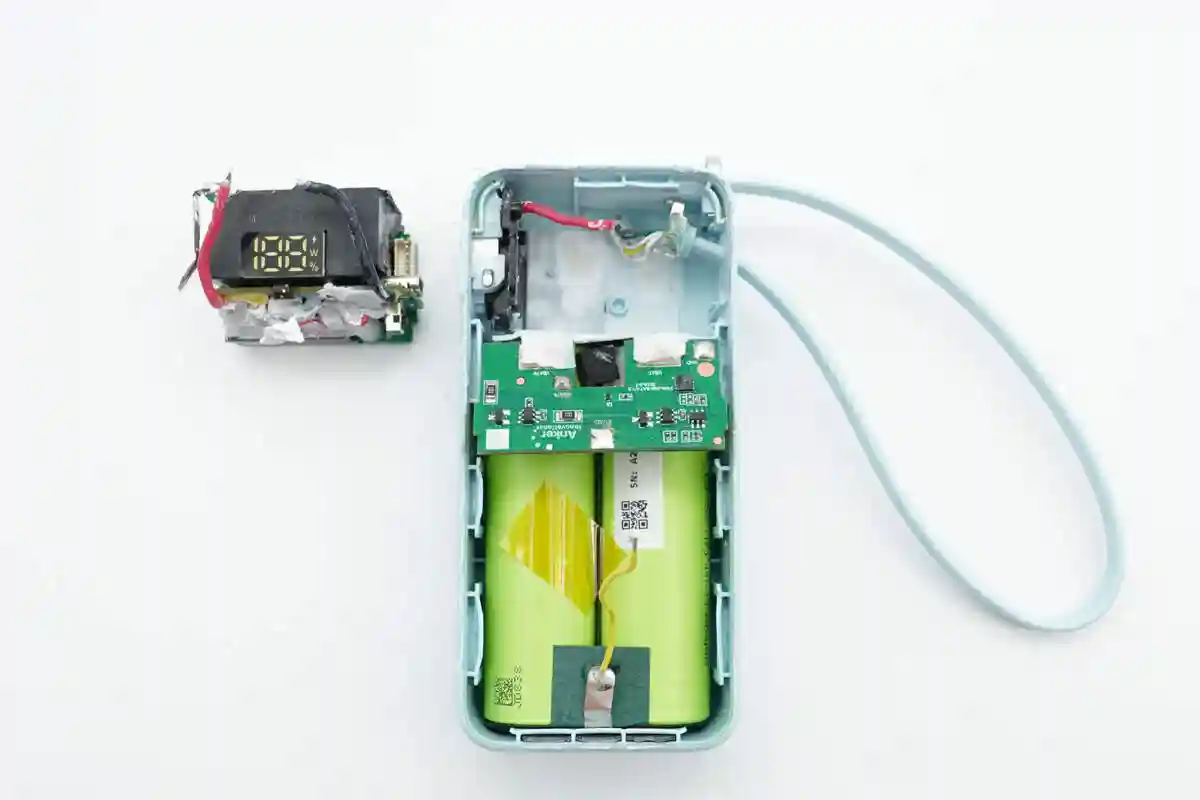

上半部分外壳内部为电源PCBA模块，下半部分为电池组。

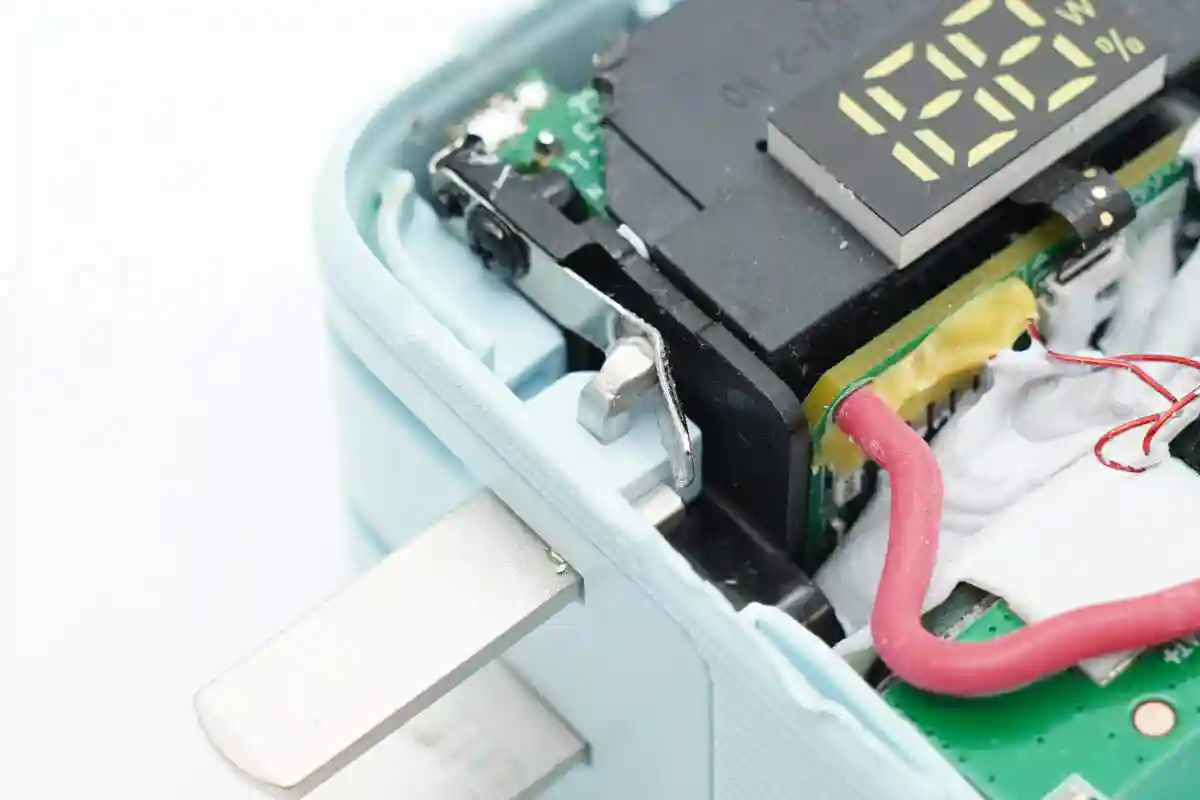

插头连接处金属片特写，充电时用于导流。
电池保护模块一览，可见多串电池保护管和电池保护芯片。

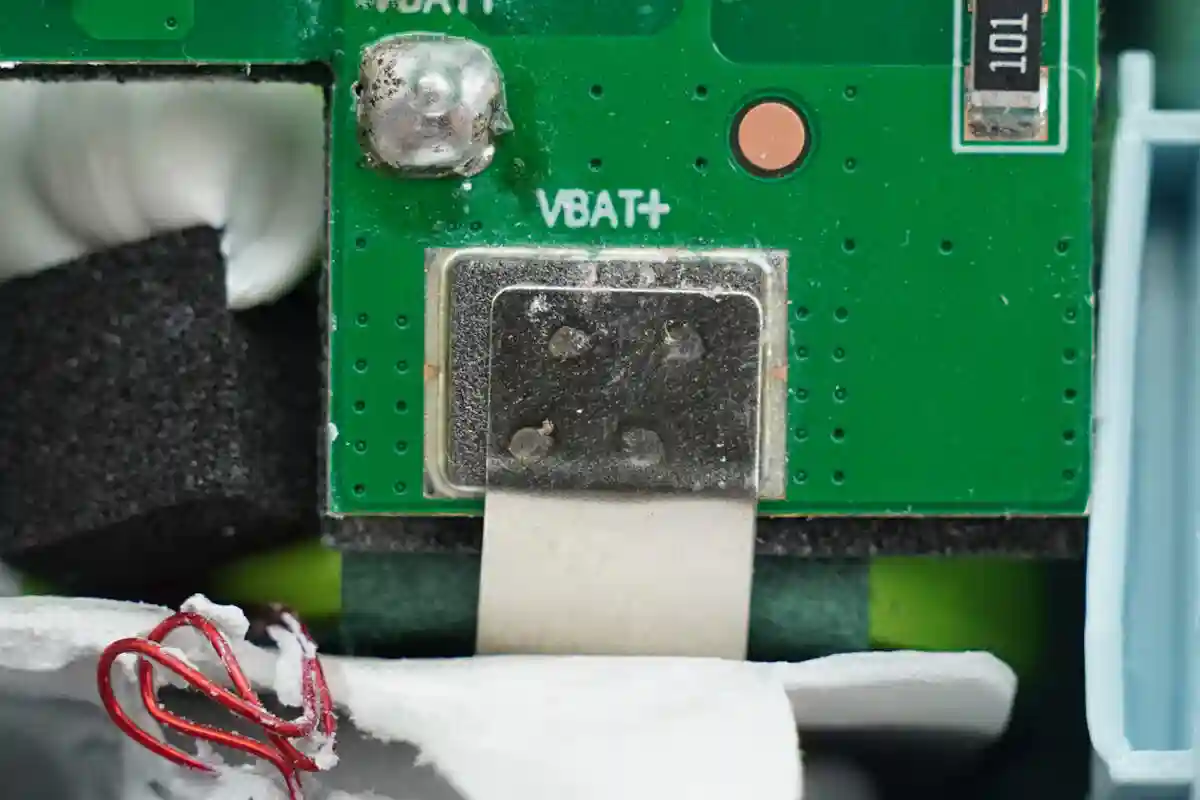

电池组通过点焊连接电池保护模块。

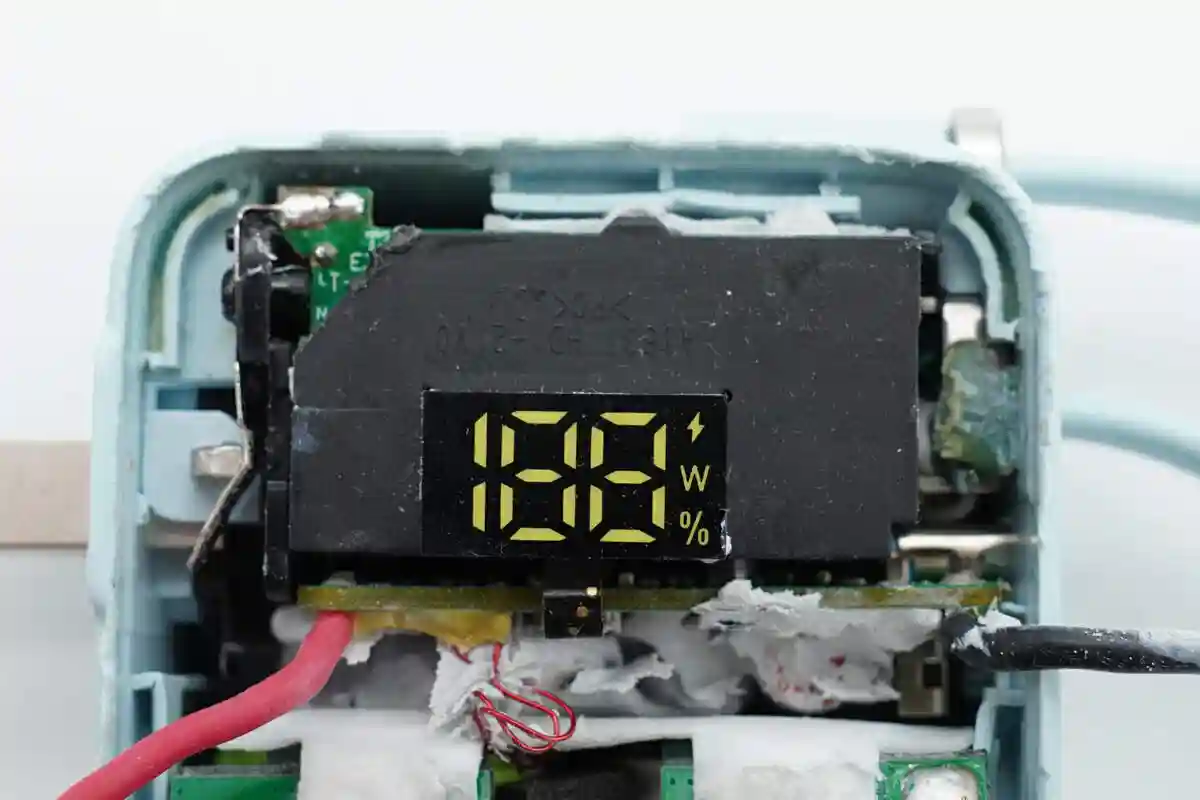

数显屏特写，可用于实时显示百分比电量。

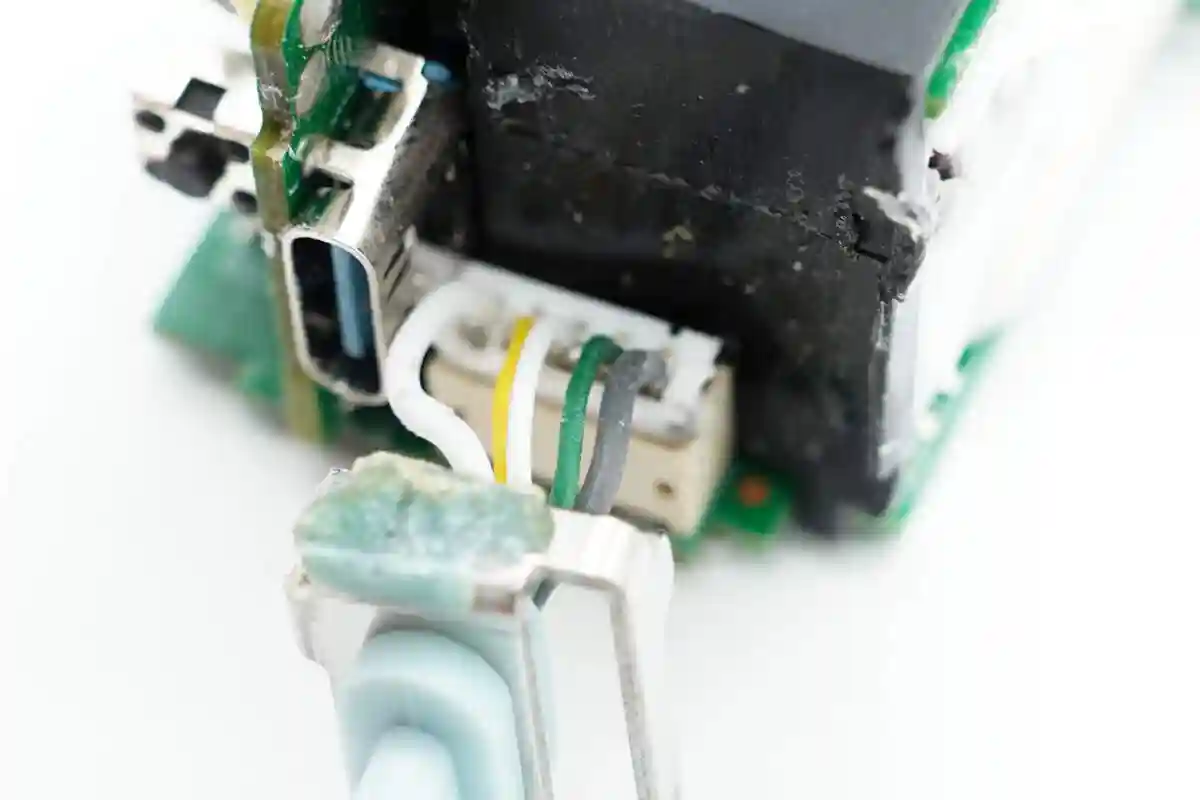

自带线的线芯通过连接器收束连接到PCBA模块上。
接下来将PCBA板块拆出来。

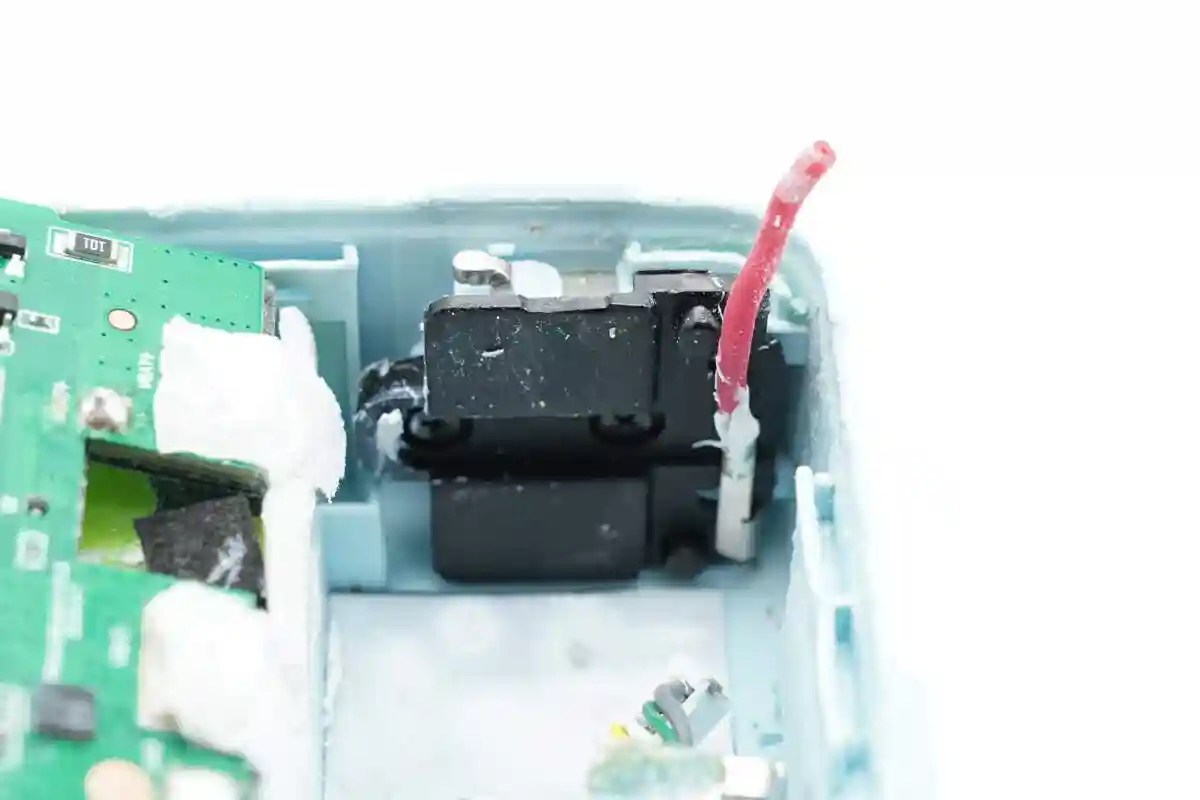

可以看到插脚模块通过螺丝固定在外壳上，外壳接触面贴有白色泡棉缓冲保护。

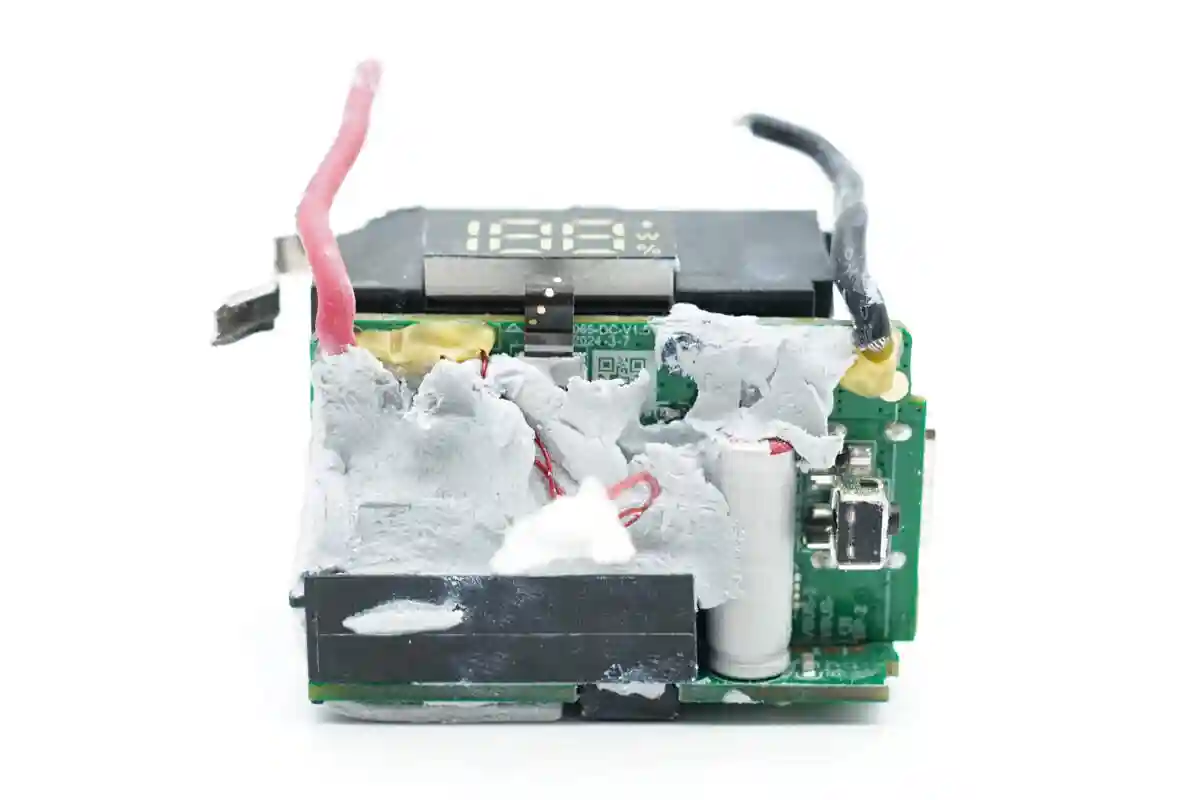

将PCBA模块分离出来，PCBA模块四周接触面均打胶加固，充电器模块包裹在数显屏下方，后续拆解将详细描述。

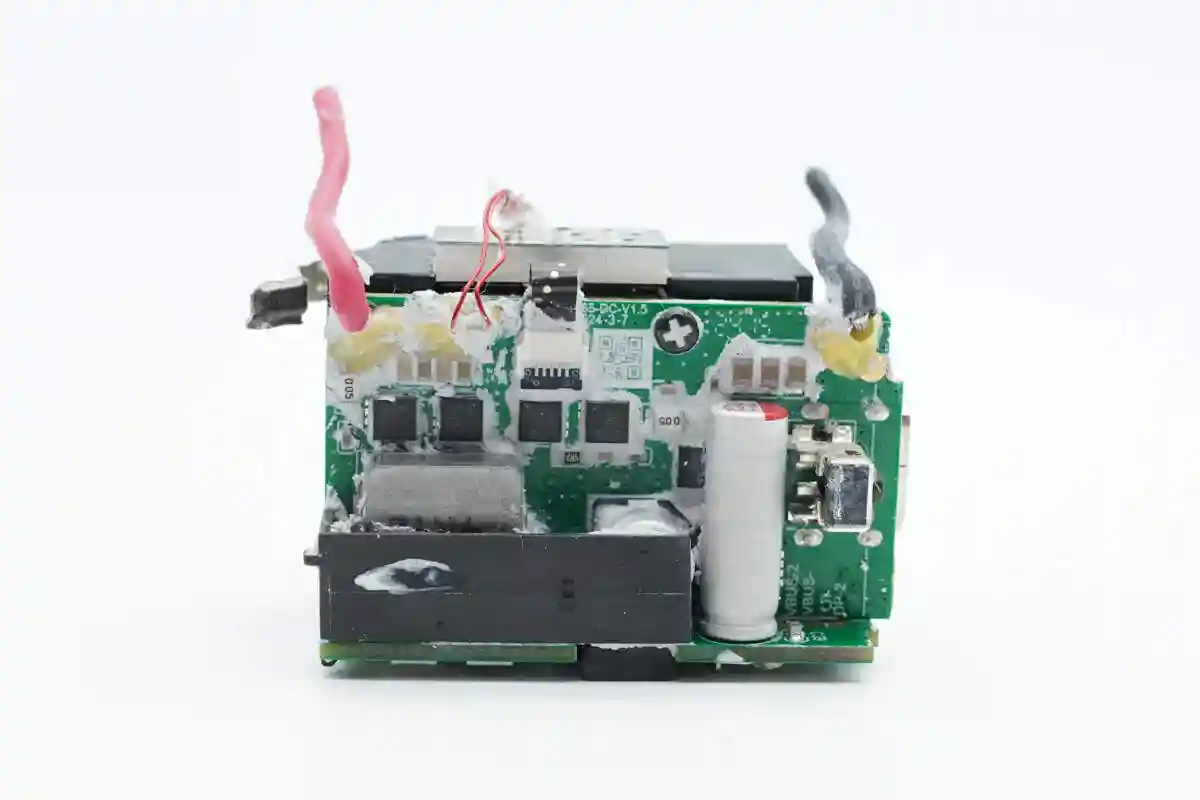

清除掉PCBA模块的胶质，露出PCBA模块内部电路结构。正面为母座小板，用于电流输出控制。
背面为充电器的滤波整流模块。
PCBA模块左侧外接双脚插头。
PCBA模块右侧为USB-C接口。
PCBA模块底面为充电主控模块。

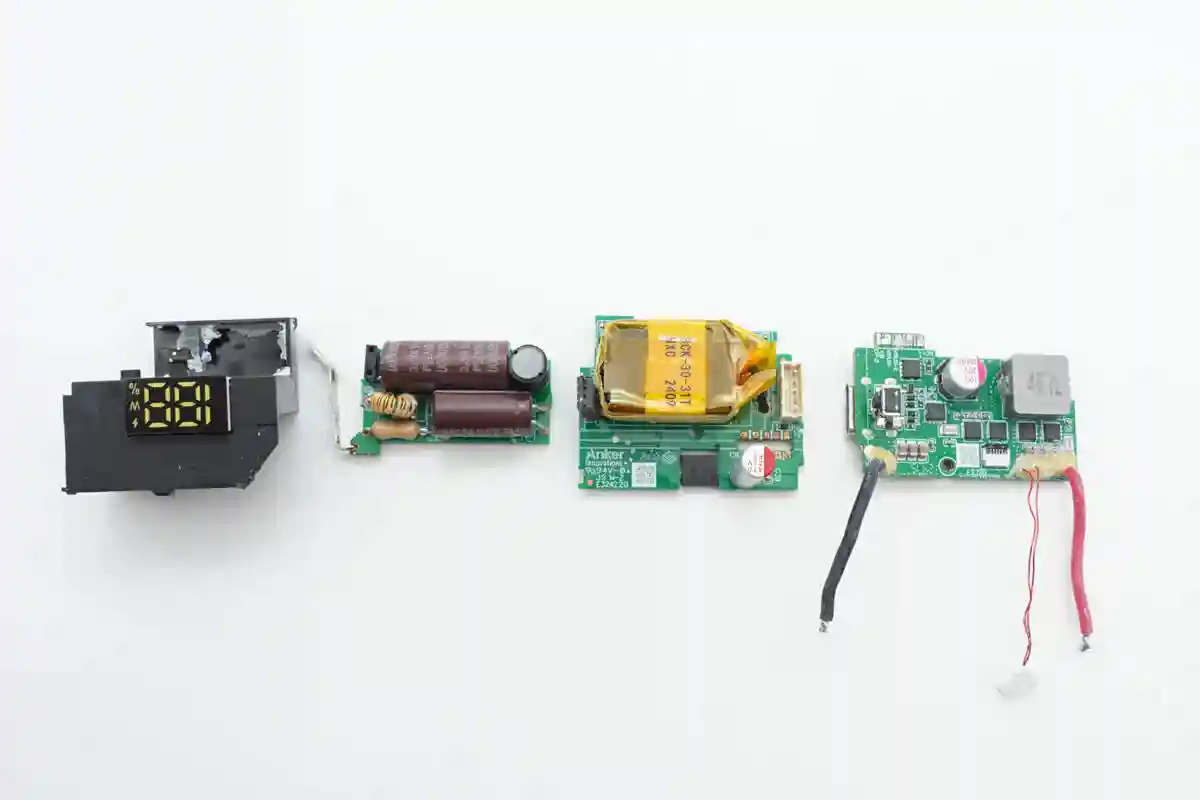

将粘在一起的PCBA模块分离，拆出数显屏、充电器滤波整流模块、母座小板模块以及充电主控模块。

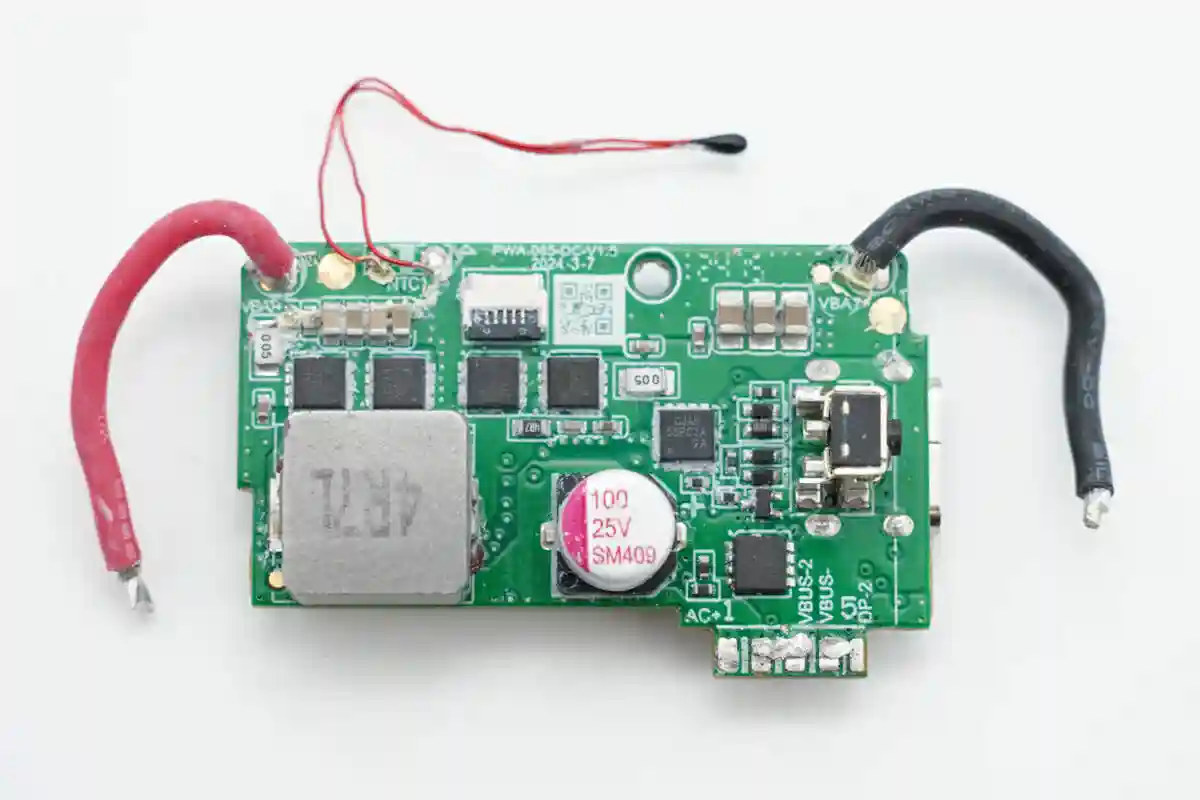

首先我们来看下母座小板，可以看到六颗MOS管和合金电感以及滤波电容。

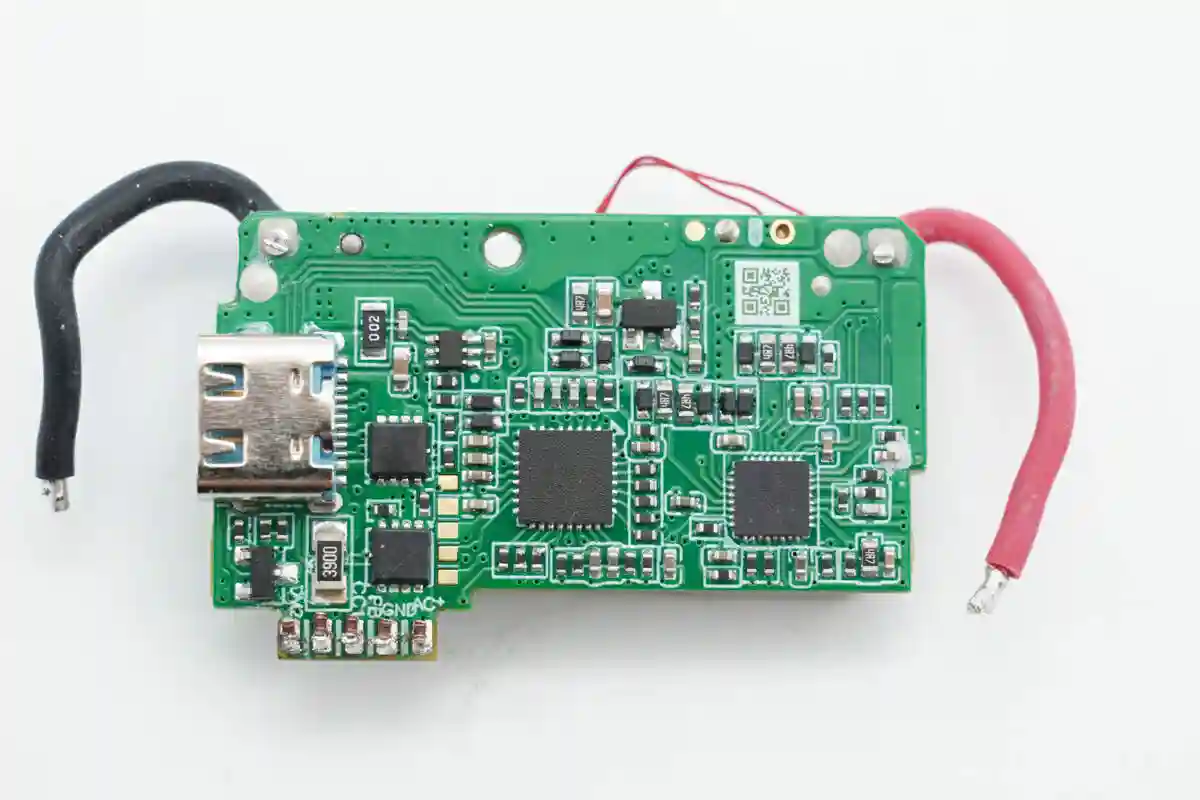

背面主要是输出控制电路，主要由协议芯片和升降压控制芯片构成。
热敏电阻特写，用于温度监控。
两颗长晶科技CJAB25P03VBUS开关管，耐压30V，导阻3.8mΩ，采用PDFN3*3封装，用于USB-C口输入输出切换。

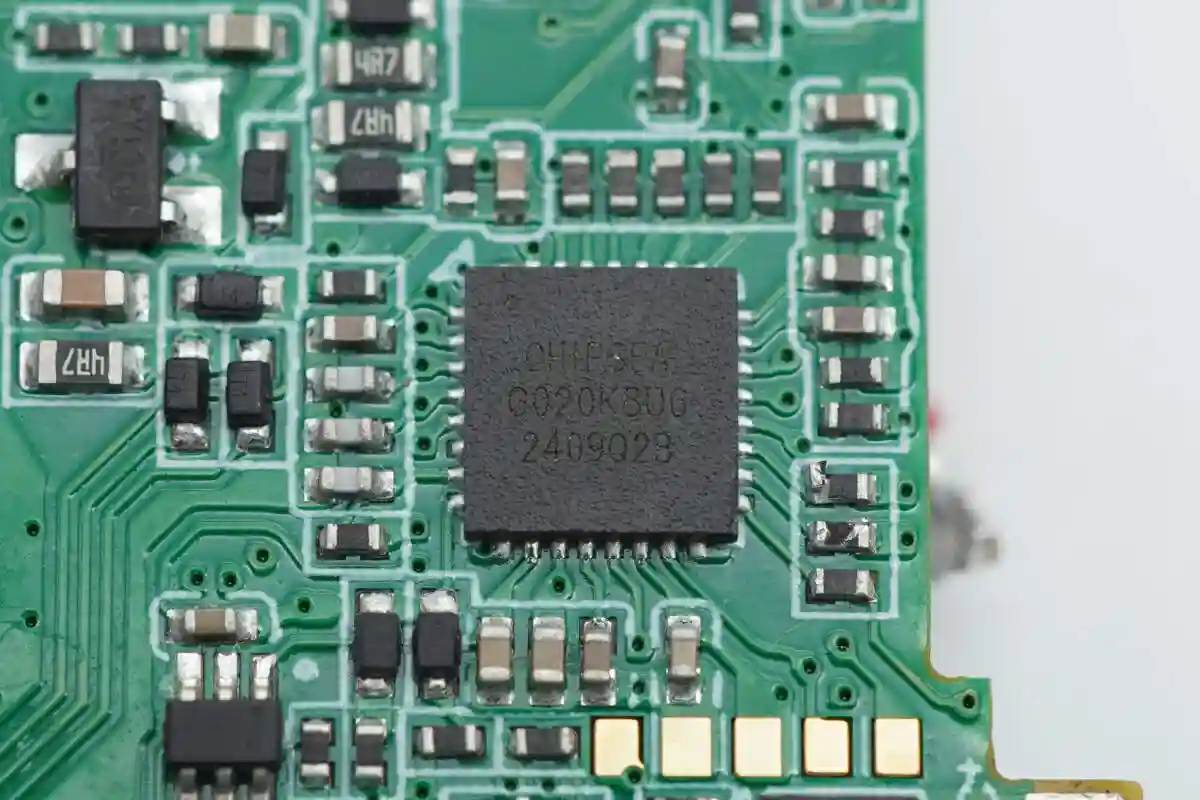

来自芯海-CHIPSEA的32位Type-CPD的协议芯片，型号G020K8U6。CS32G020系列是芯海科技推出的支持USBType-C和协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
CS32G020内嵌ARM®Cortex™-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享),4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。此处为QFN32封装。

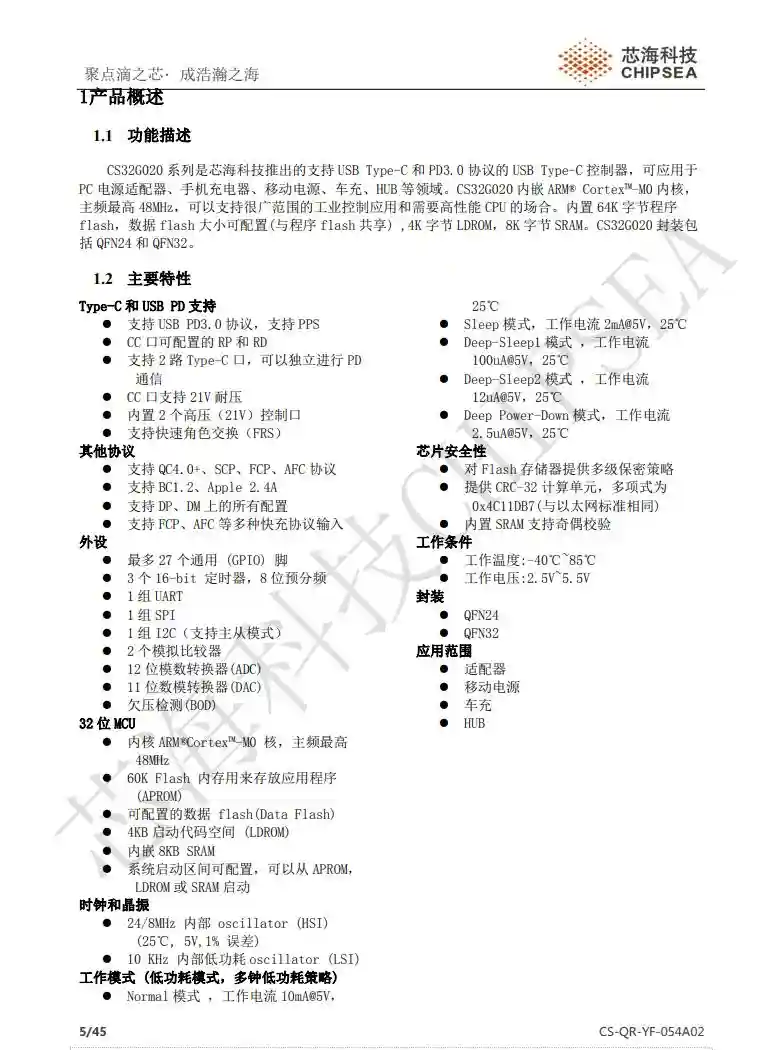

芯海G020K8U6芯片详细资料如图所示。充电头网通过拆解了解到，芯海G020K8U6芯片还被三星25W快充移动电源、摩米士65W二合一移动电源、红米27寸4K液晶显示器、HENGLISAMPD双向快充移动电源、Yoobao羽博26800mAh45W快充移动电源、罗马仕10000mAh67W超级快充移动电源、小米14Ultra专业影像套装专业摄影手柄、贝尔金26000mAh四口移动电源、斯莫格迷你V口电池VB212、立刻拓200WMavic3系列三通道充电器、UGREEN绿联能量湃Pro130W快充移动电源等产品所采用。

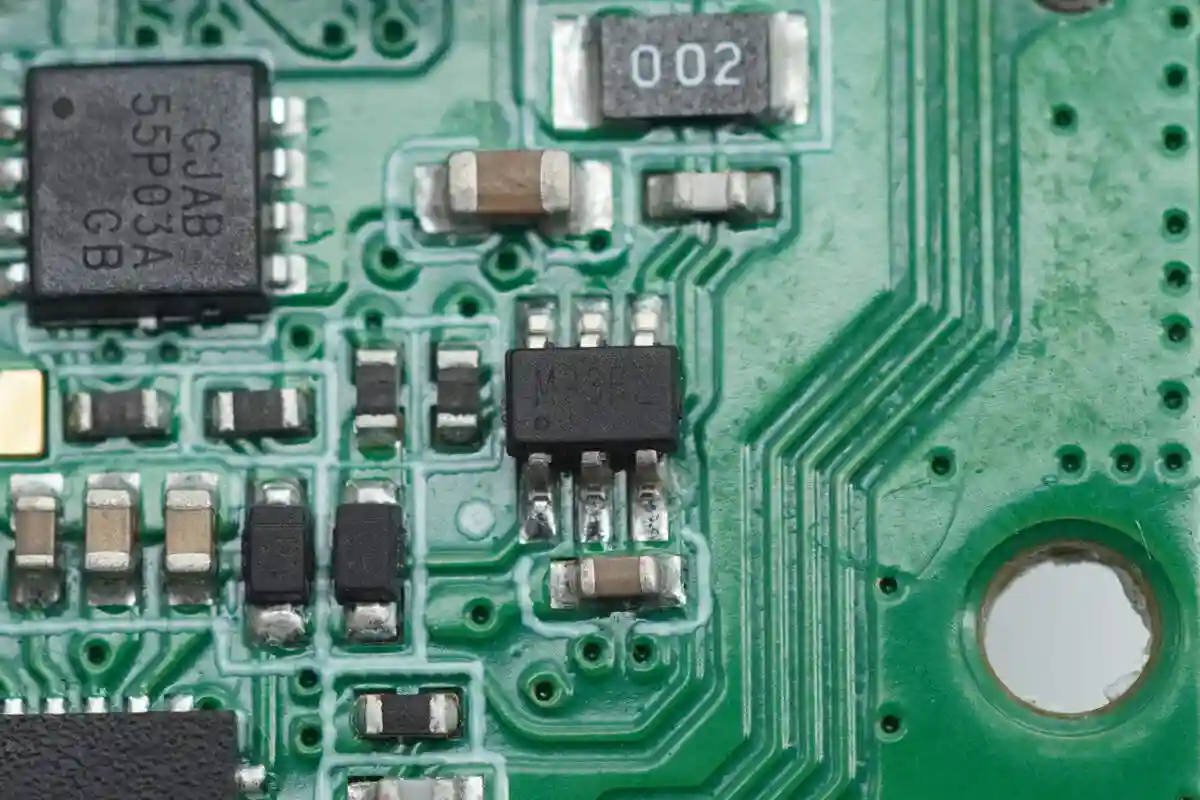

丝印M93RL的芯片。

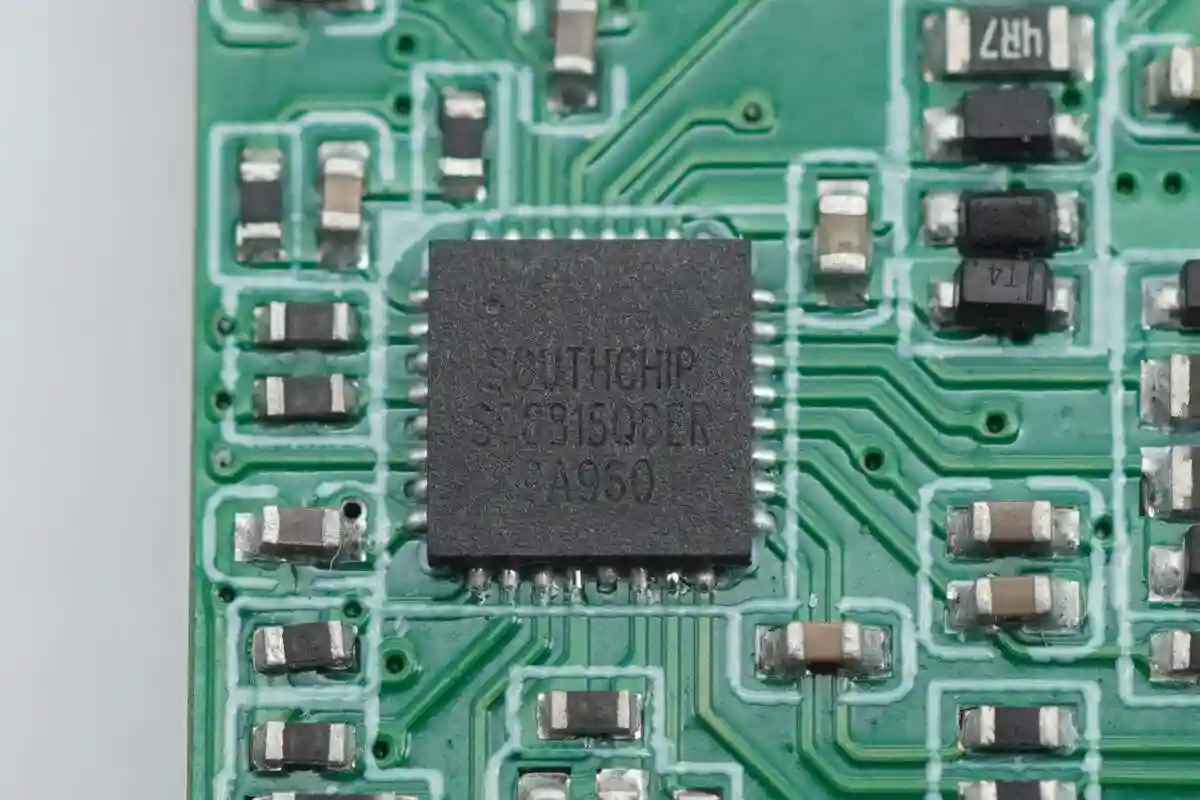

充电宝内置的升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，采用QFN-32封装。

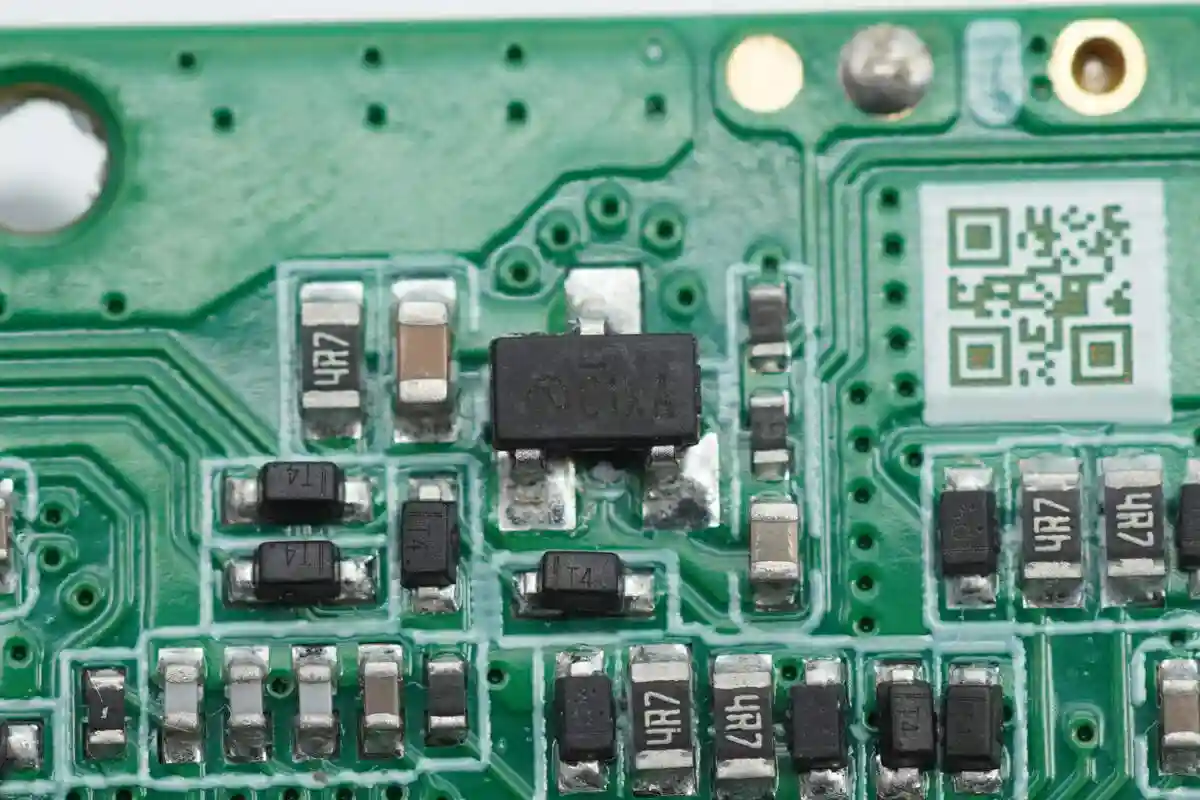

三极管，丝印C1XA。

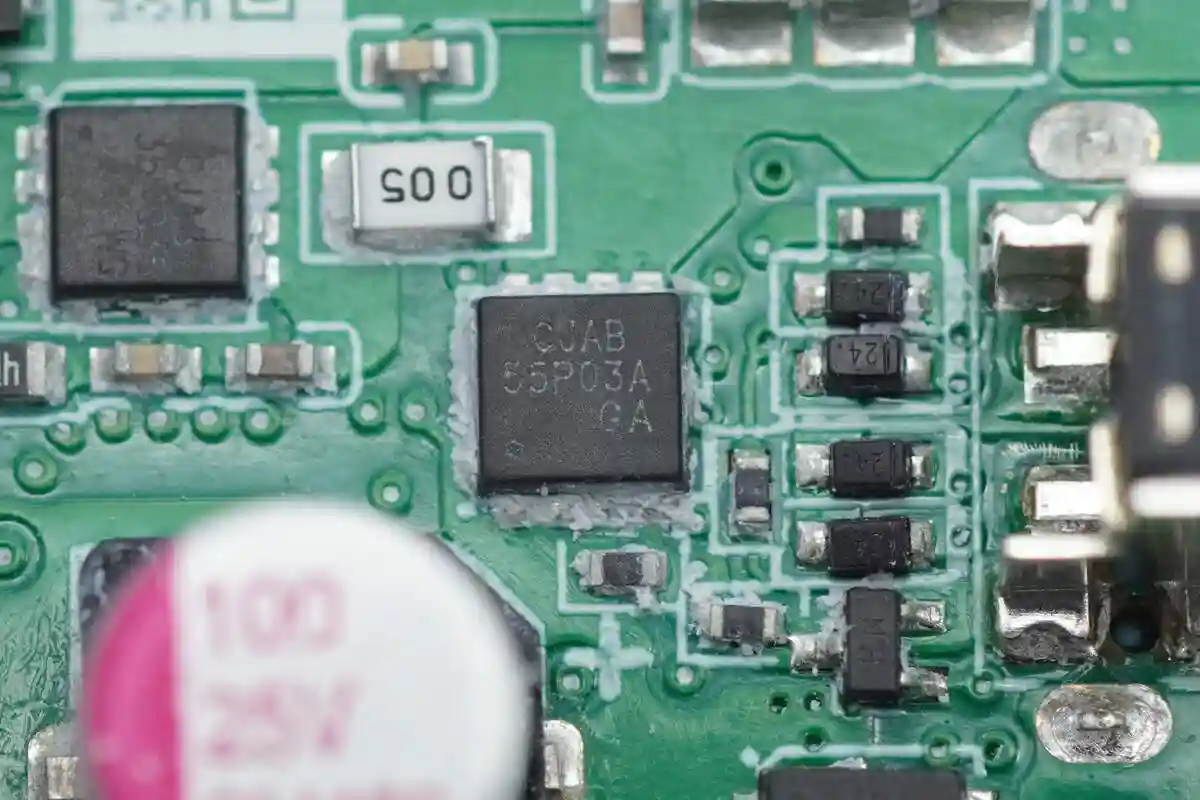

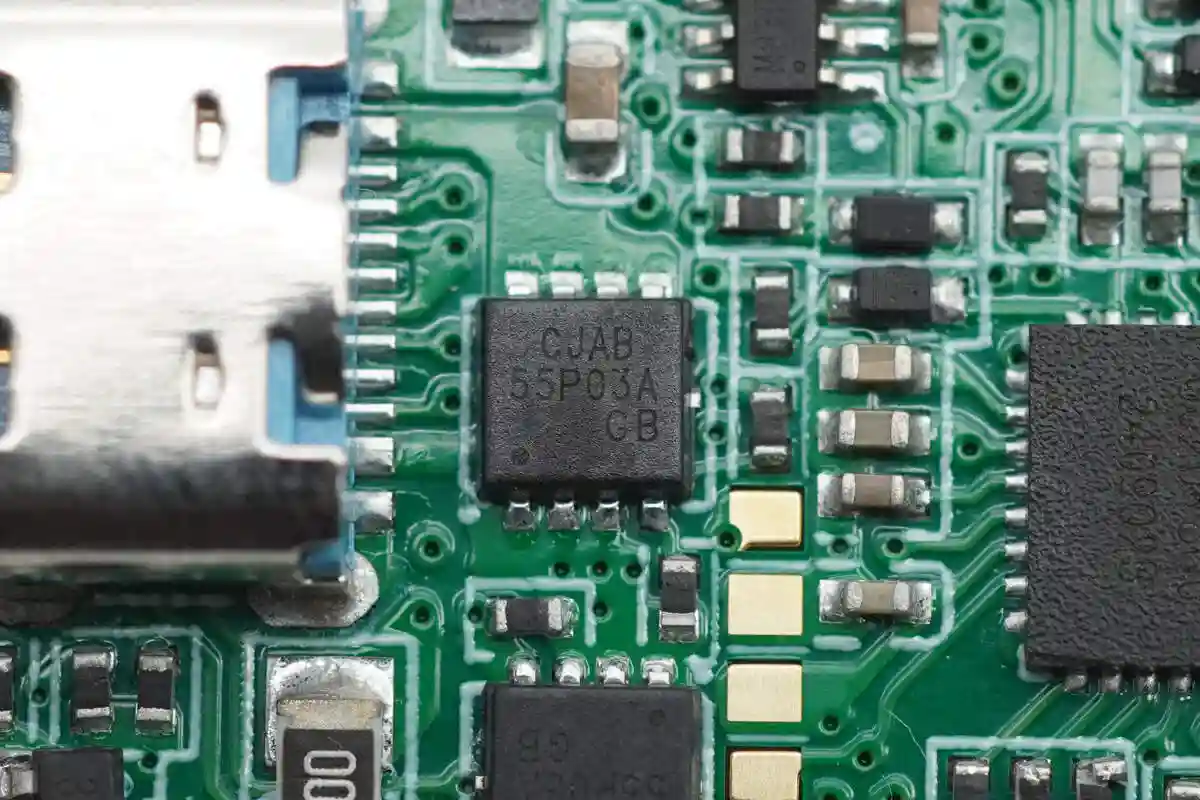

另外两颗JSCJ长晶科技的CJAB55P03同步升降压开关管特写，四颗配合南芯SC8815组成同步升降压电路。

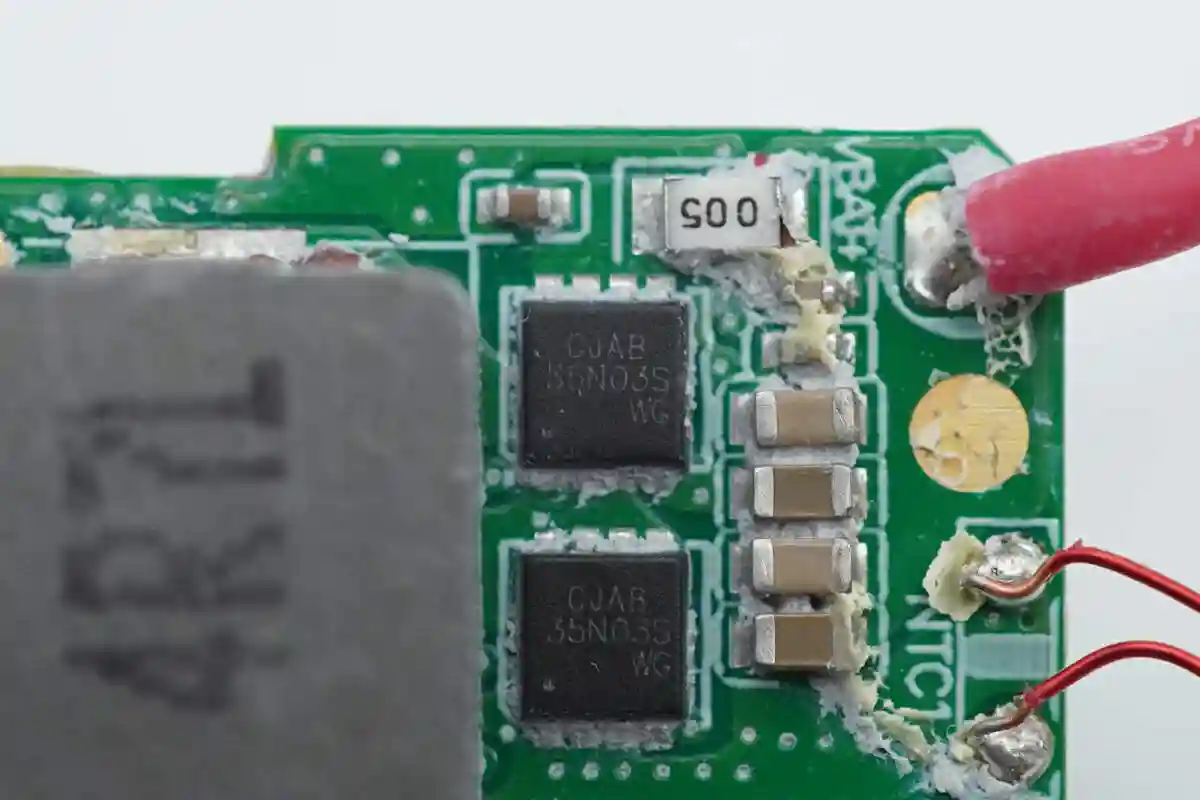

外挂四颗同步升降压开关管，也是JSCJ长晶科技的CJAB35N03SMOS管。

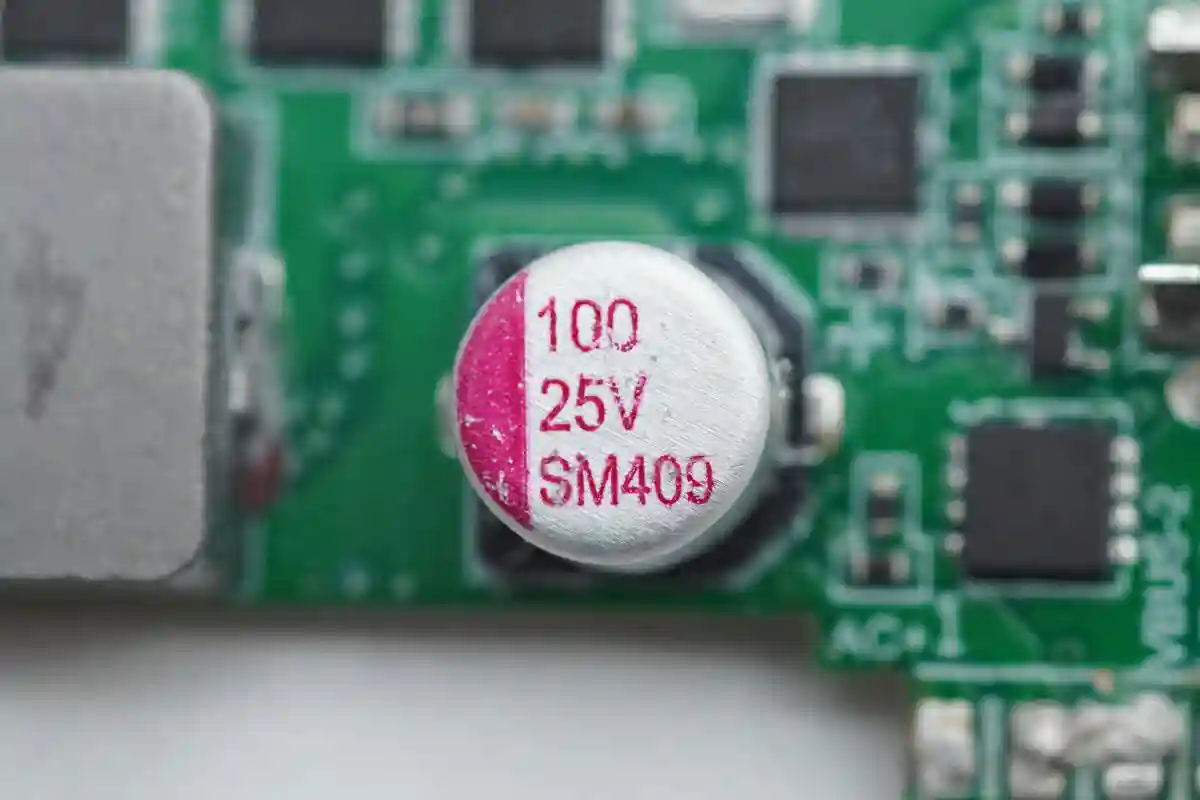

低压滤波电容特写，规格25V100μF，贴片式焊接。

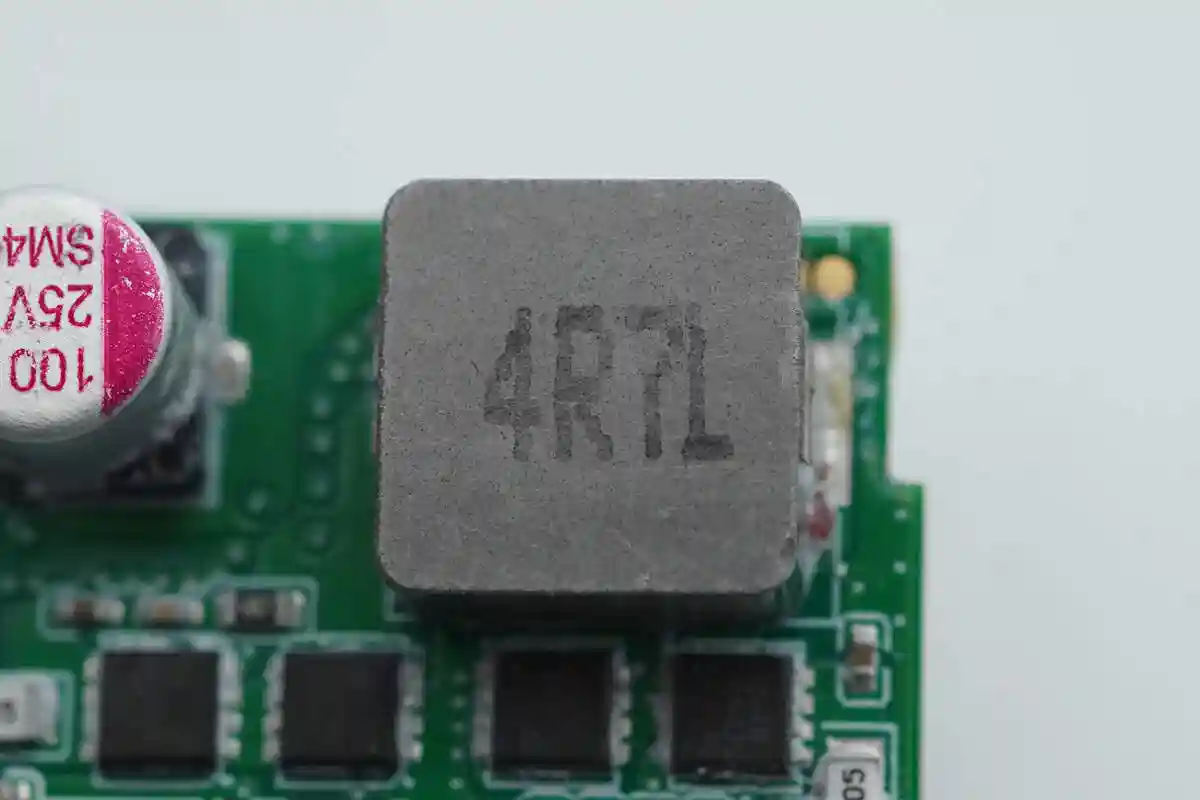

4R7降压电感。
主控模块正面一览，可见变压器和滤波电容。

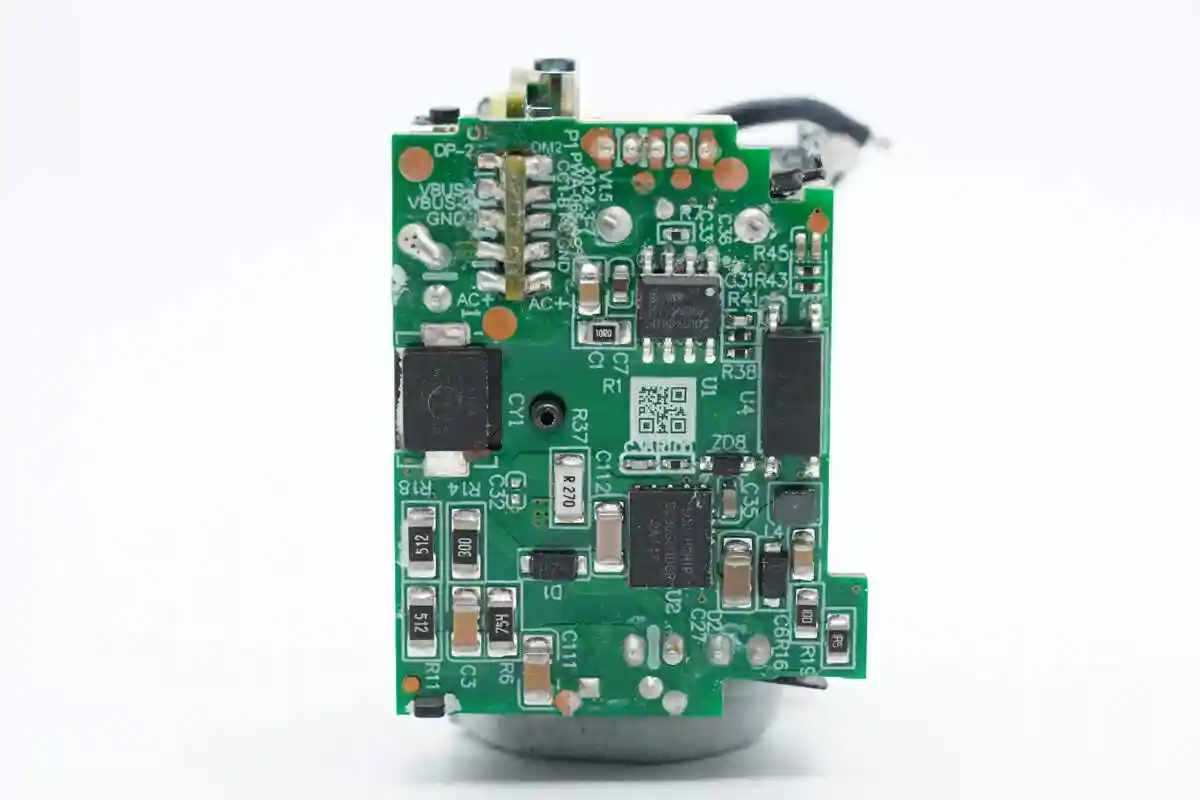

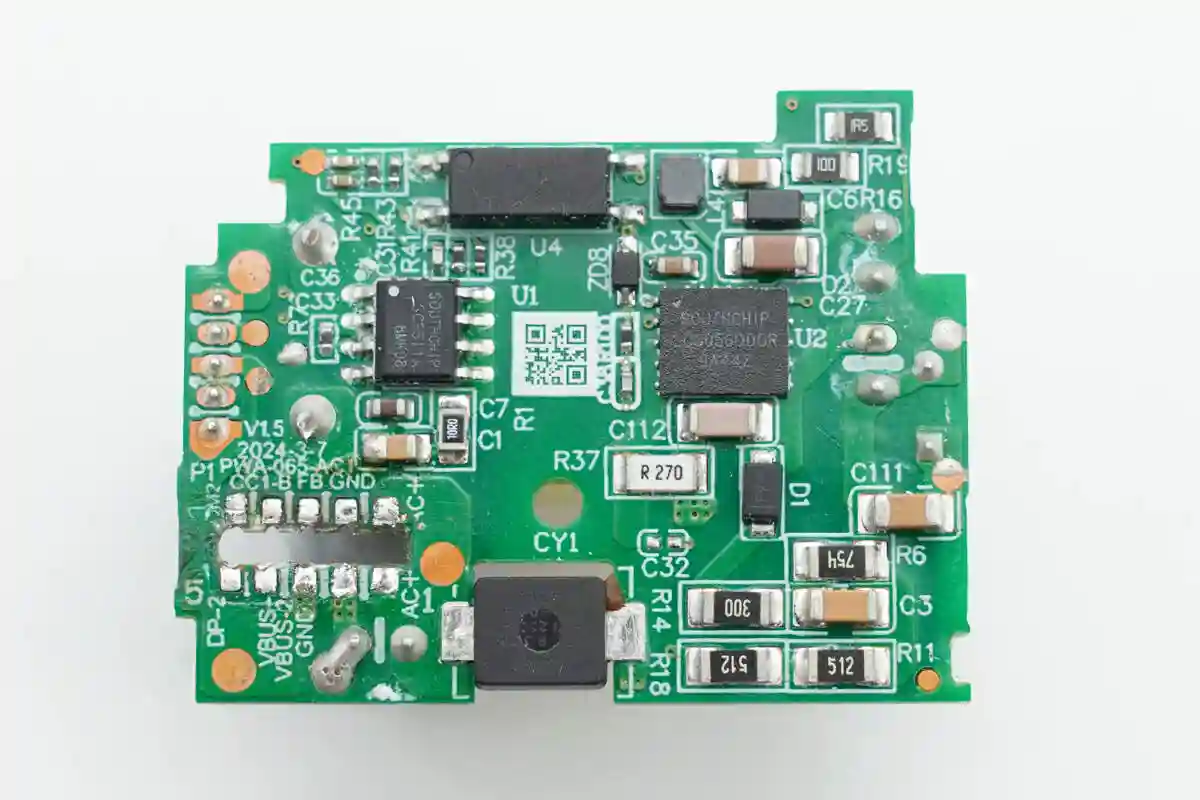

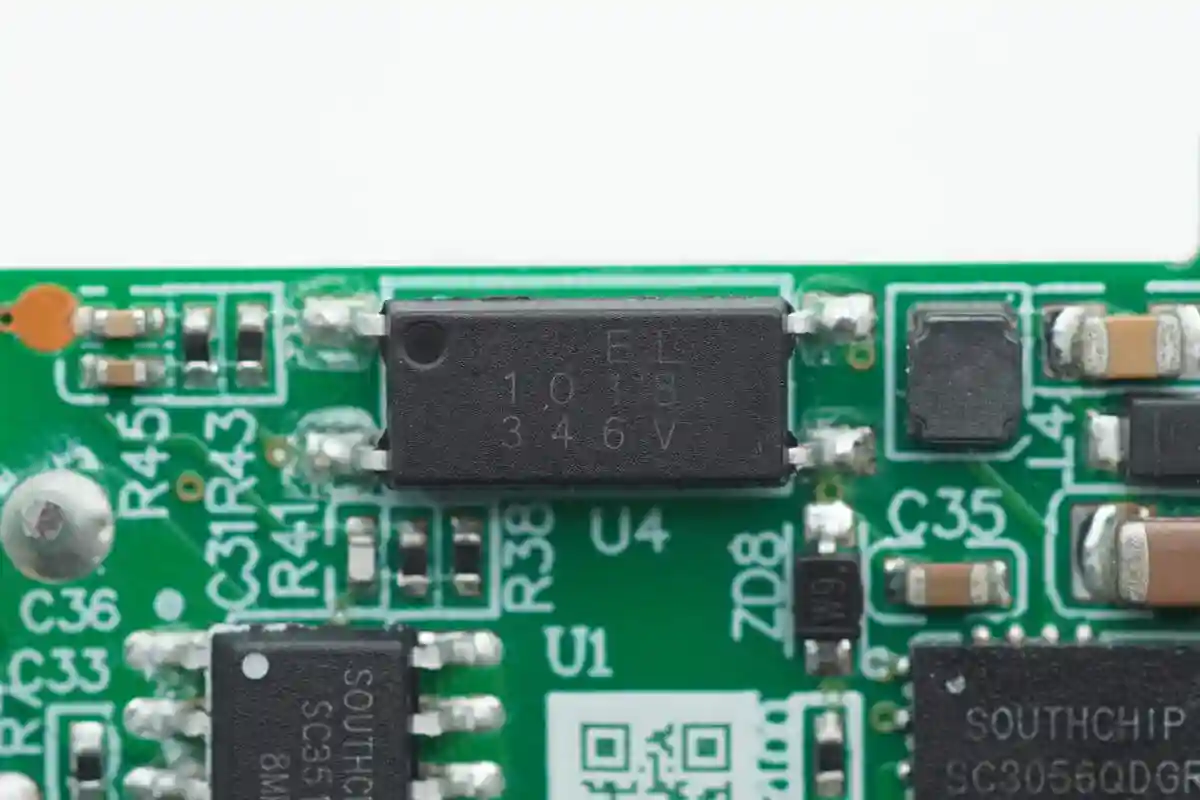

充电主控模块另一面可见开关电源主控芯片和同步整流芯片，以及贴片Y电容和光耦。

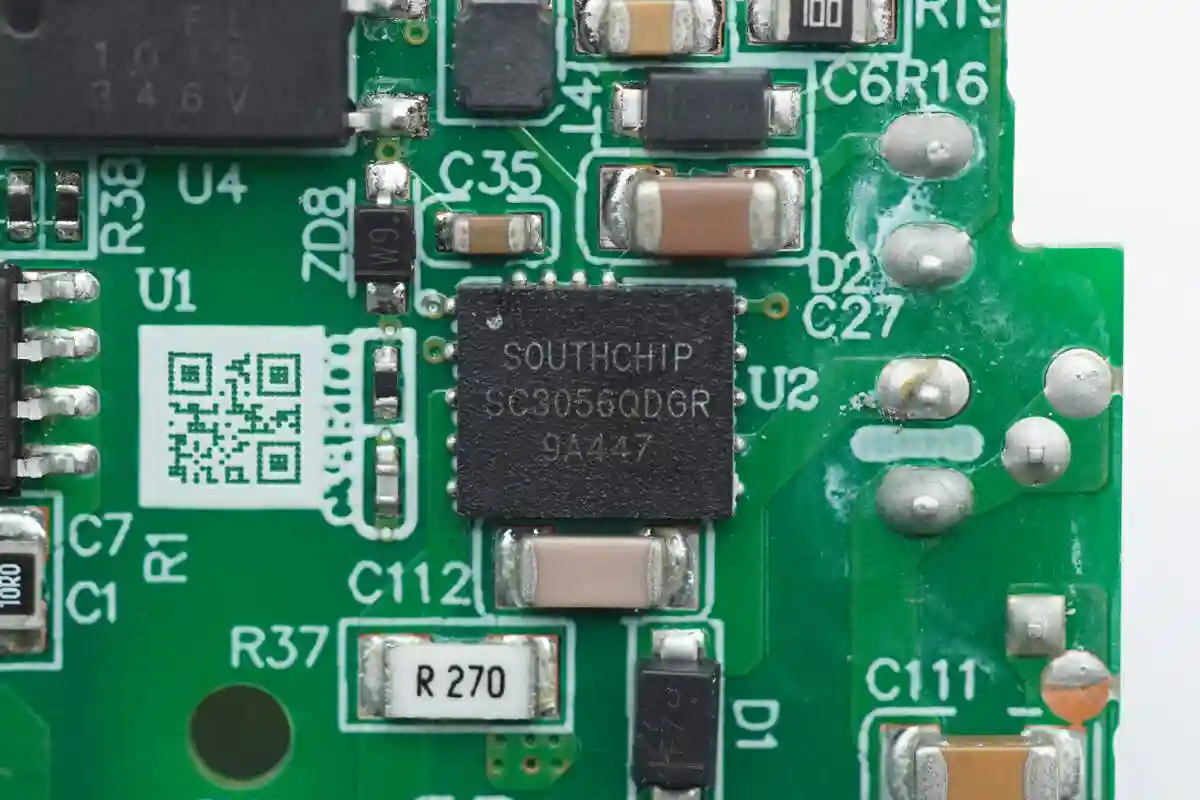

开关电源主控芯片采用南芯半导体的SC3056，这是一颗氮化镓合封芯片，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯半导体的SC305xGaNCombo系列。

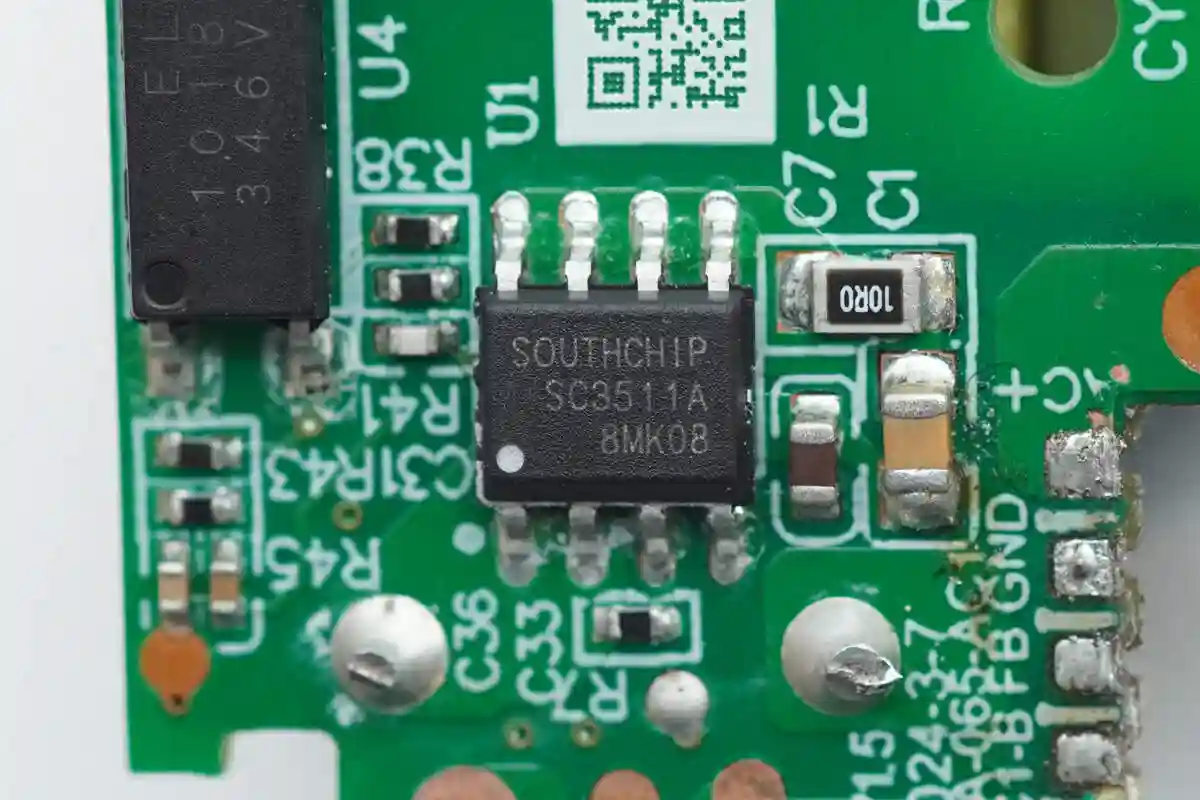

同步整流芯片采用南芯SC3511A，这是一颗智能快速关断同步整流器，内部集成100V10mΩ同步整流管，可取代肖特基二极管获得更高的系统转换效率，采用SOP8封装。

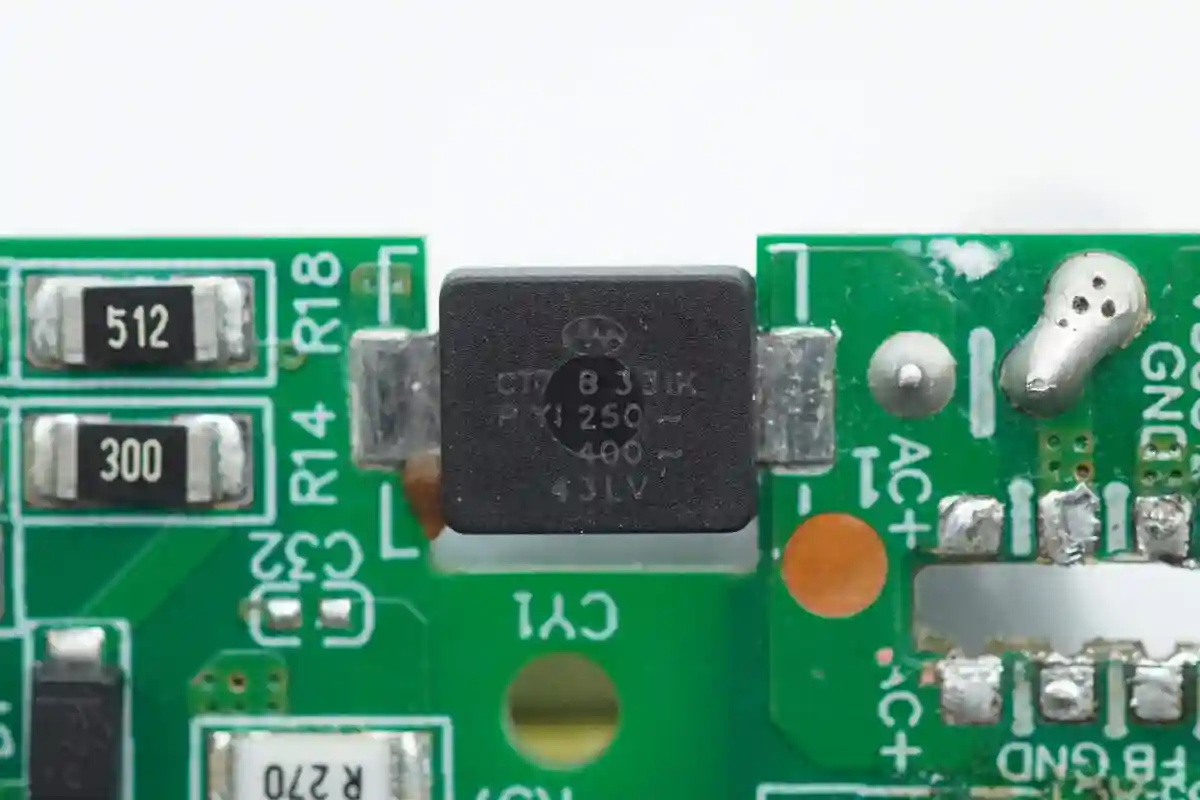

沉板焊接的Y电容，来自鞍山奇发。沉板焊接可以降低板子的厚度。

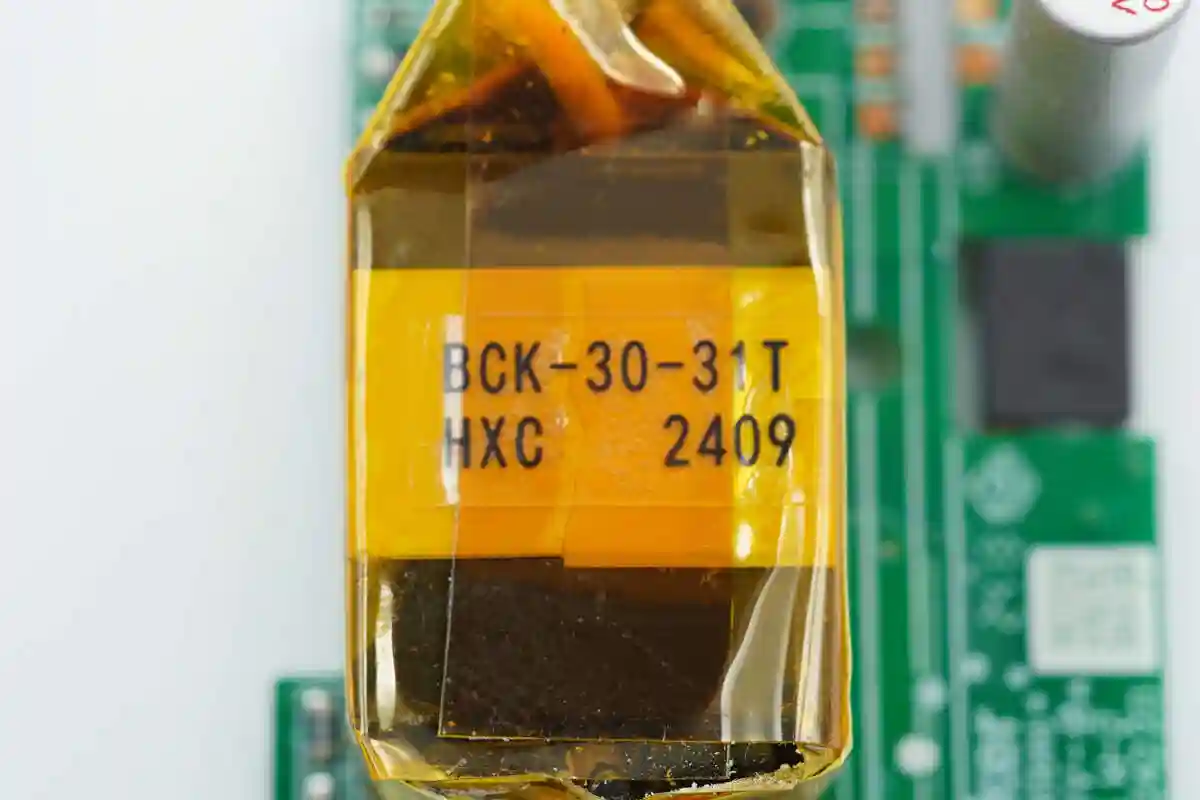

变压器特写。
规格为25V470μF的低压滤波电容，
接下来，看一下充电器的滤波模块，主要是一些高压滤波电容和磁环电感。

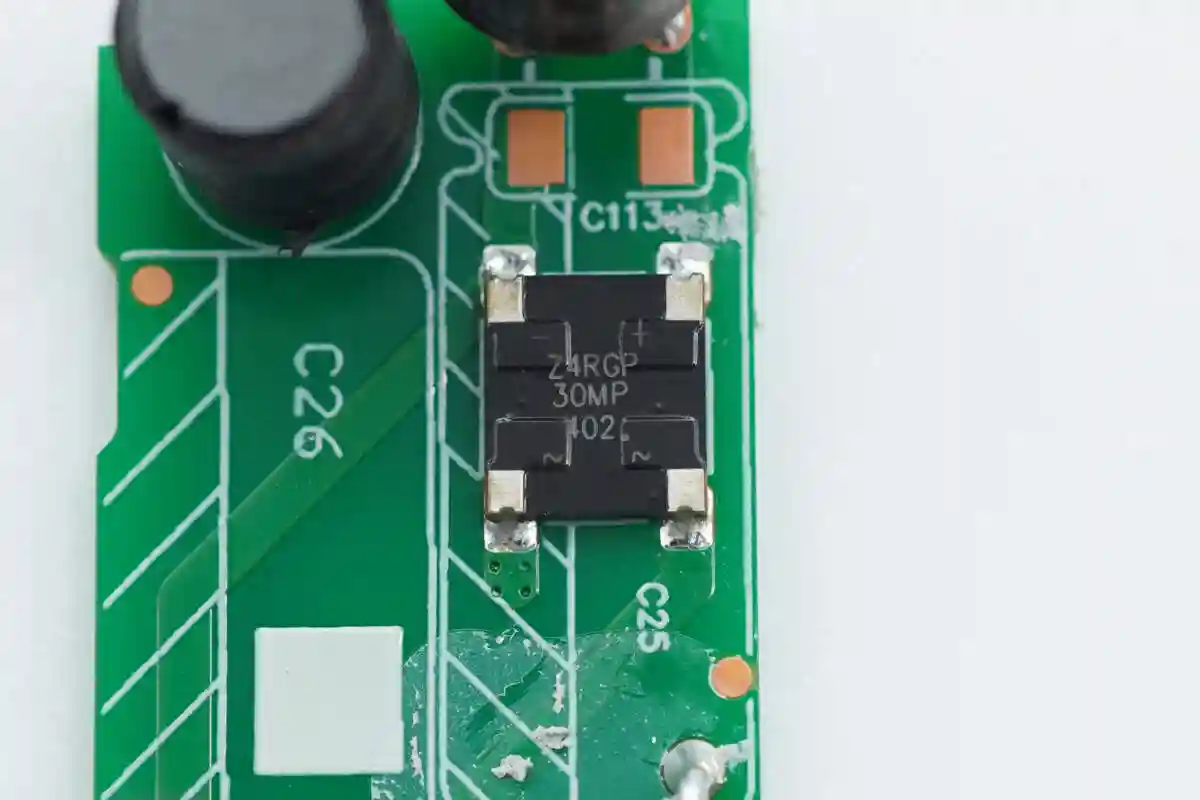

整流桥特写，可将交流电转换为脉动直流电
保险丝特写。
共模电感双线绕制，用于滤除EMI干扰。
高压滤波电解电容，规格为400V33μF，来自南通三鑫
另一颗高压滤波电容同样来自来自南通三鑫，规格400V15μF。
工字差模电感外套绝缘管。

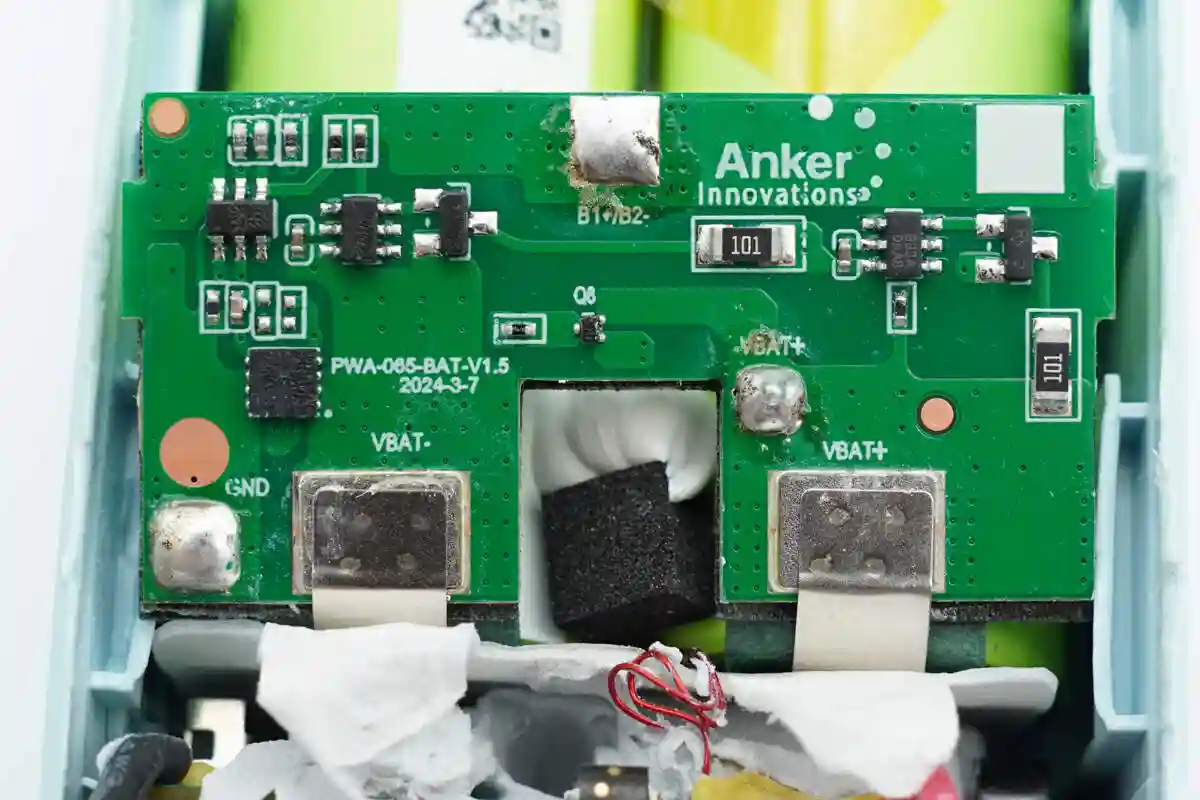

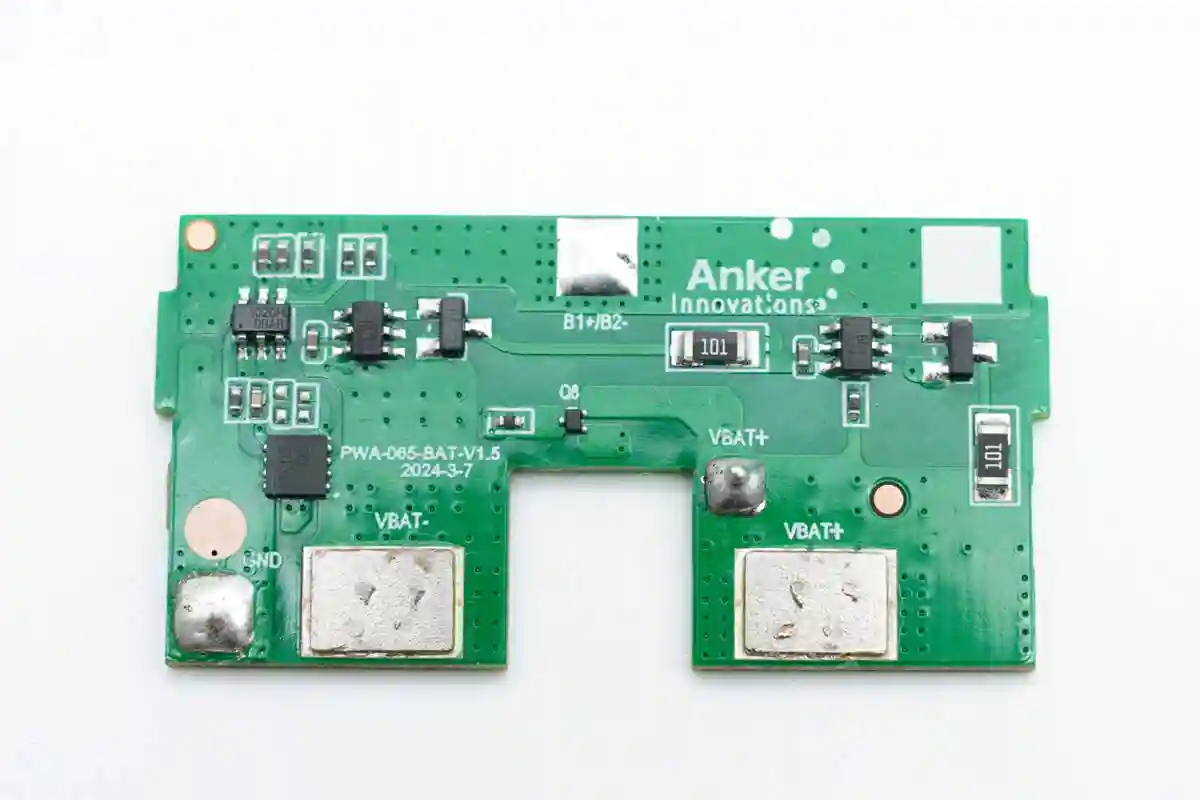

接下来看下电池保护模块，可见多串电池保护管和一颗电池保护芯片。

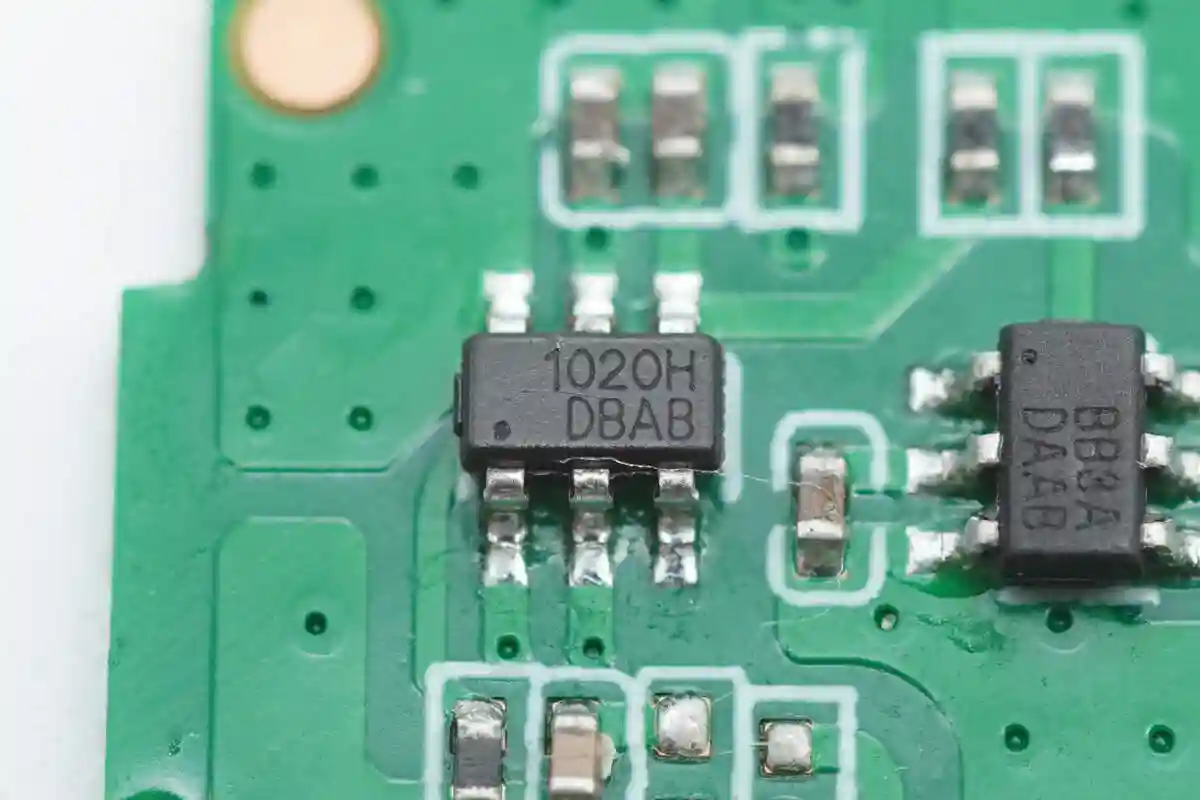

电池保护芯片特写，型号CM1020-HC，来自iCM创芯微，CM1020-HC是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电，过放电、放电过电流、短路、充电过电流的检测。该芯片采用SOT23-6封装。

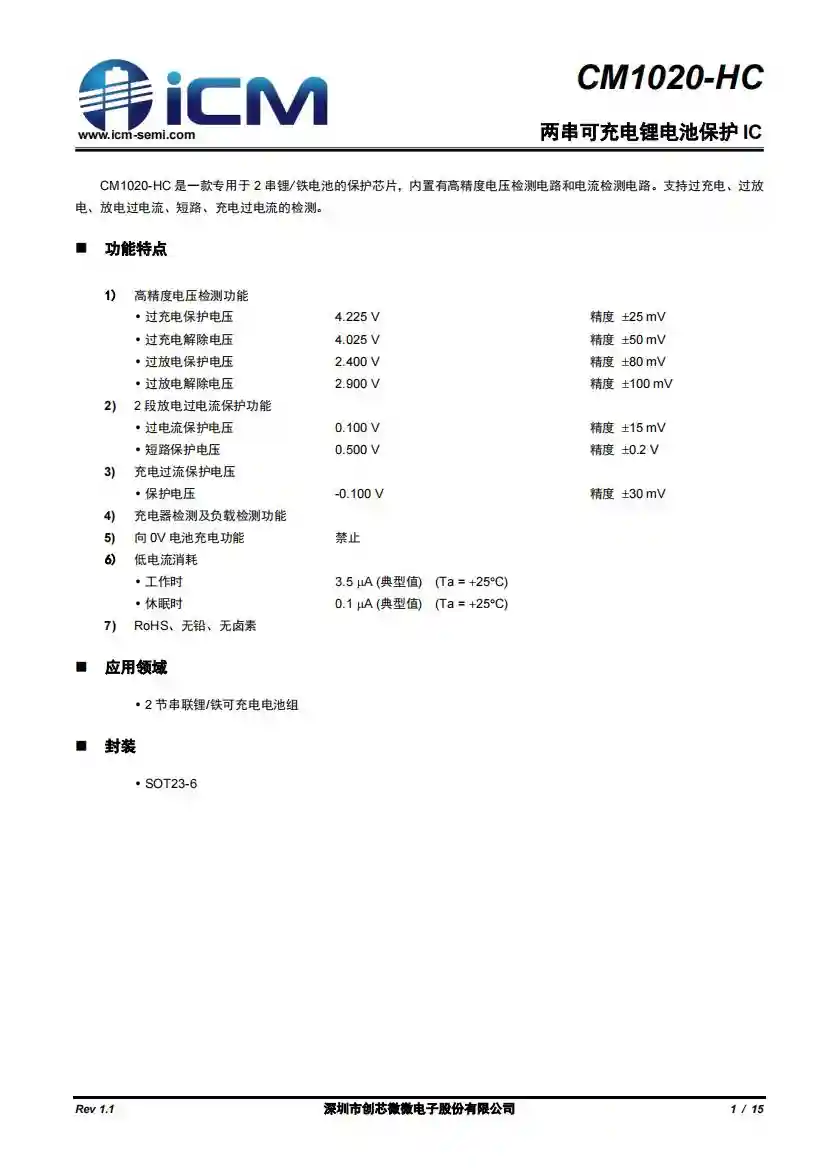

创芯微CM1020-HC芯片详情。

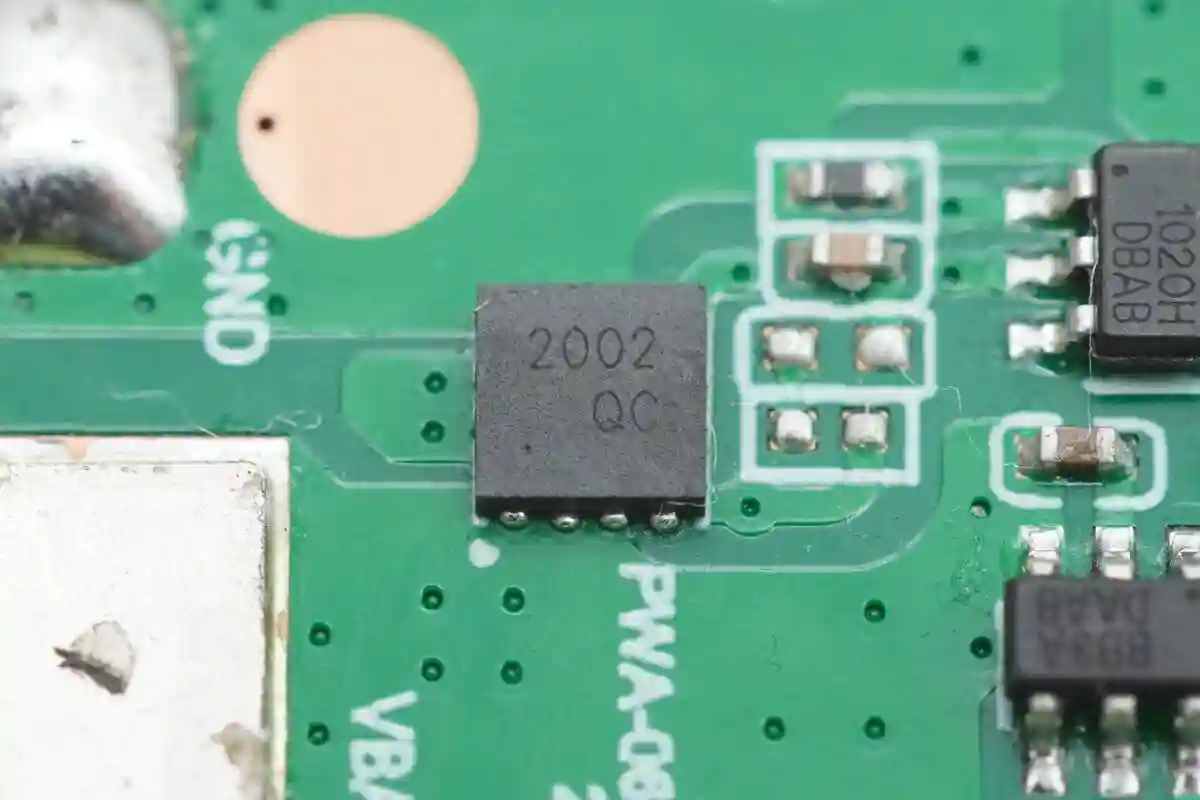

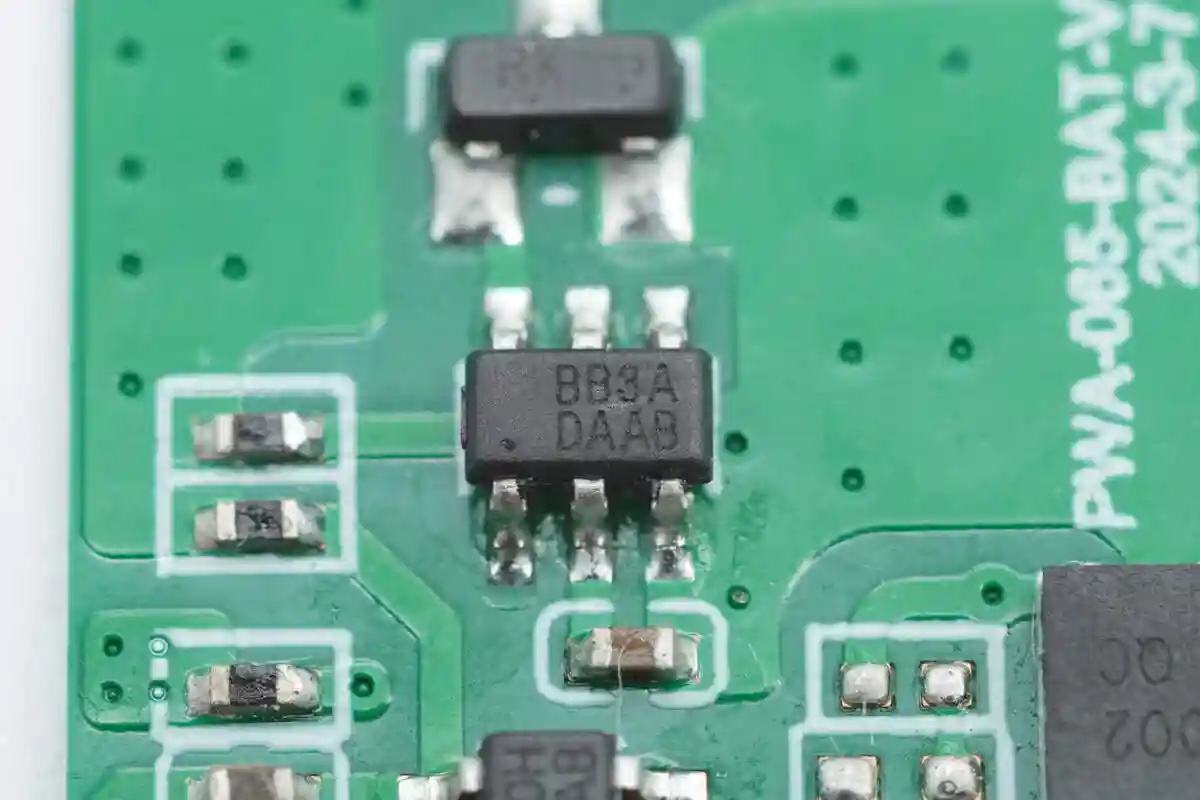

电池保护管特写，来自GOFORD谷峰，型号2002A，采用SOT23-6L封装。
两颗来自iCM创芯微的电池均衡IC，型号CM1010-A，CM1010-A内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。

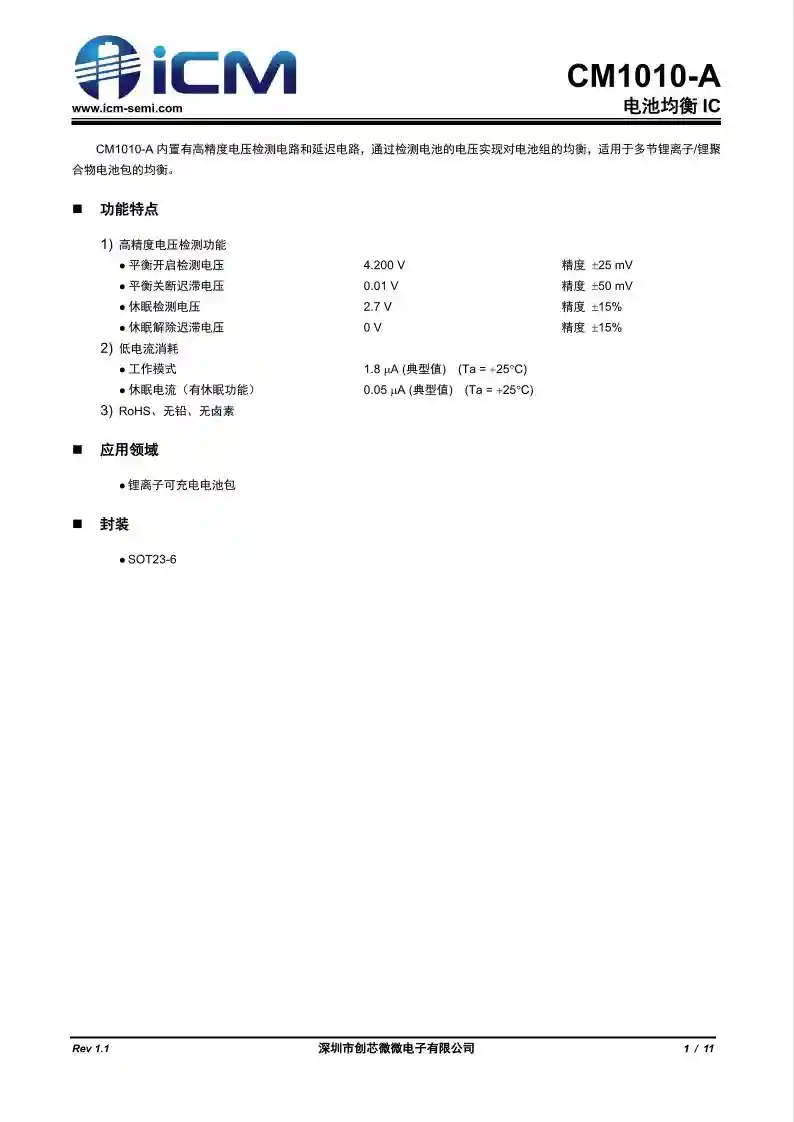

创芯微CM1010-A详细资料。
最后来看下电池组，电池组由两颗电芯串联而成，极耳处用镍片连接，外贴青稞纸绝缘。

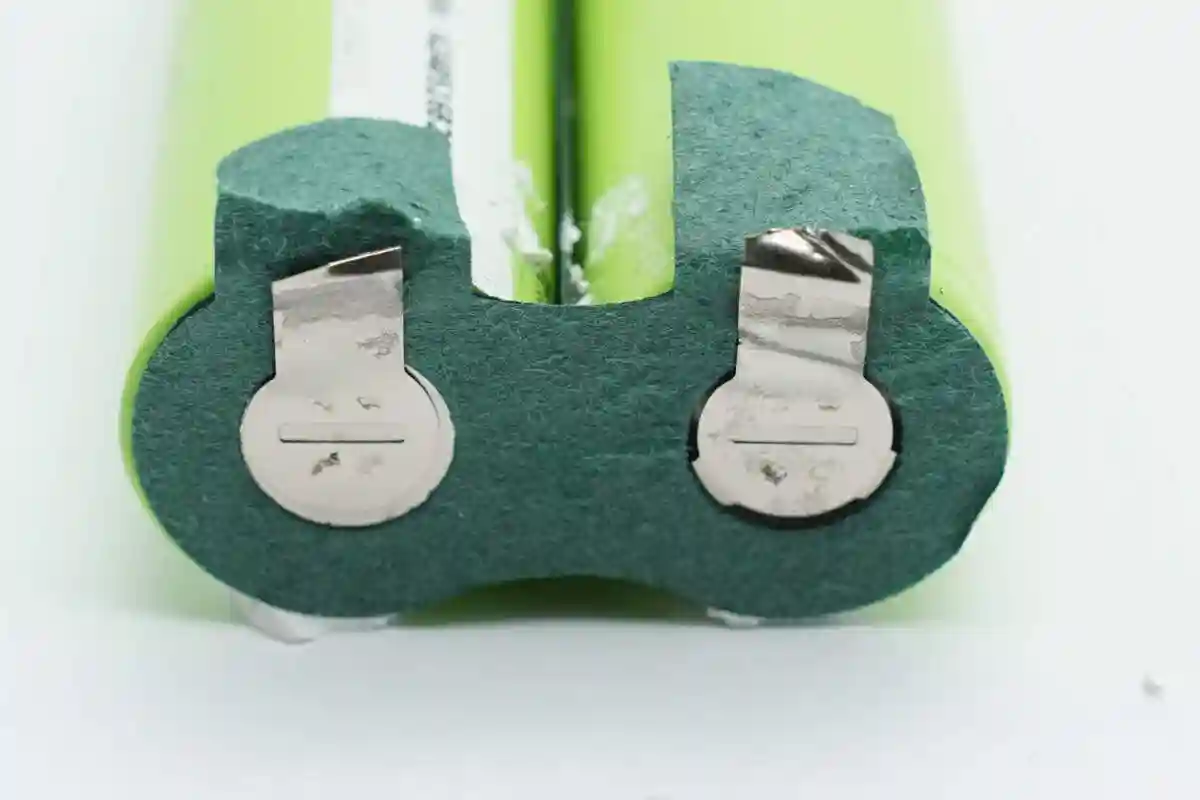

撕掉青稞纸，可见镍片点焊连接到电池正负极。

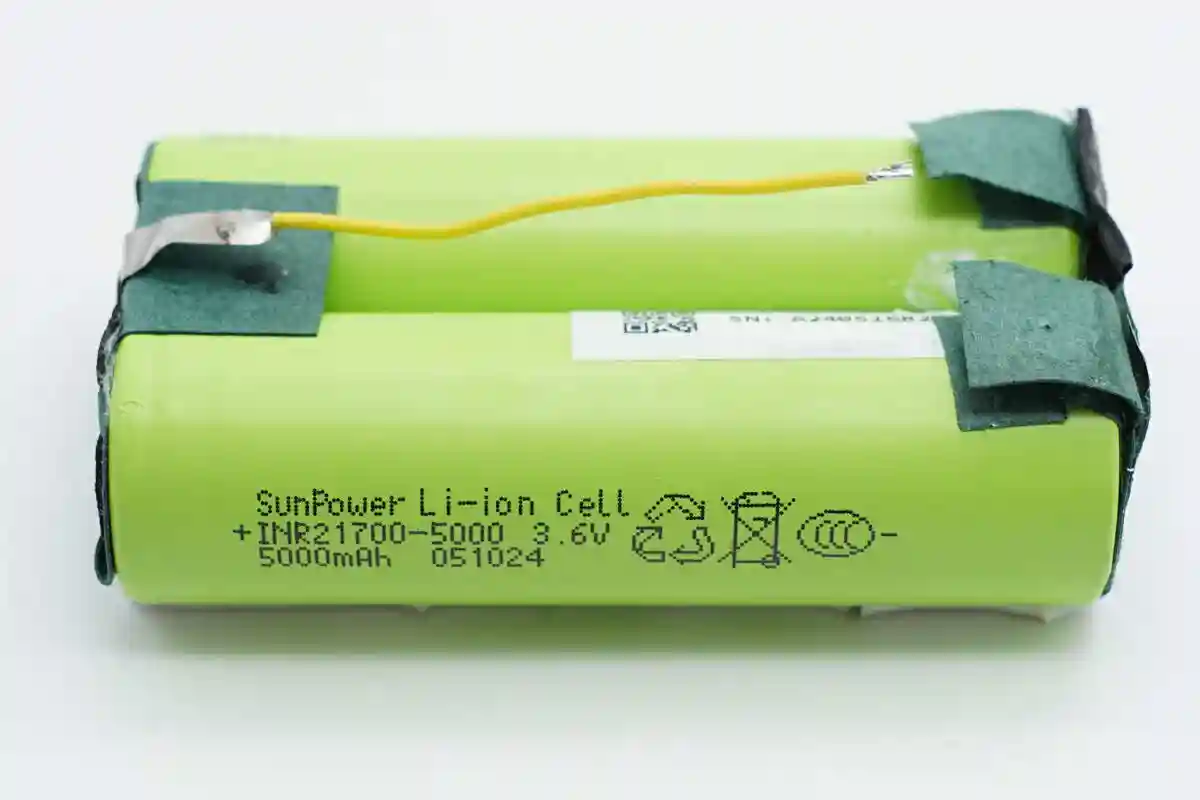

电芯喷码特写，电芯型号为INR21700-5000，来自SunPower长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。

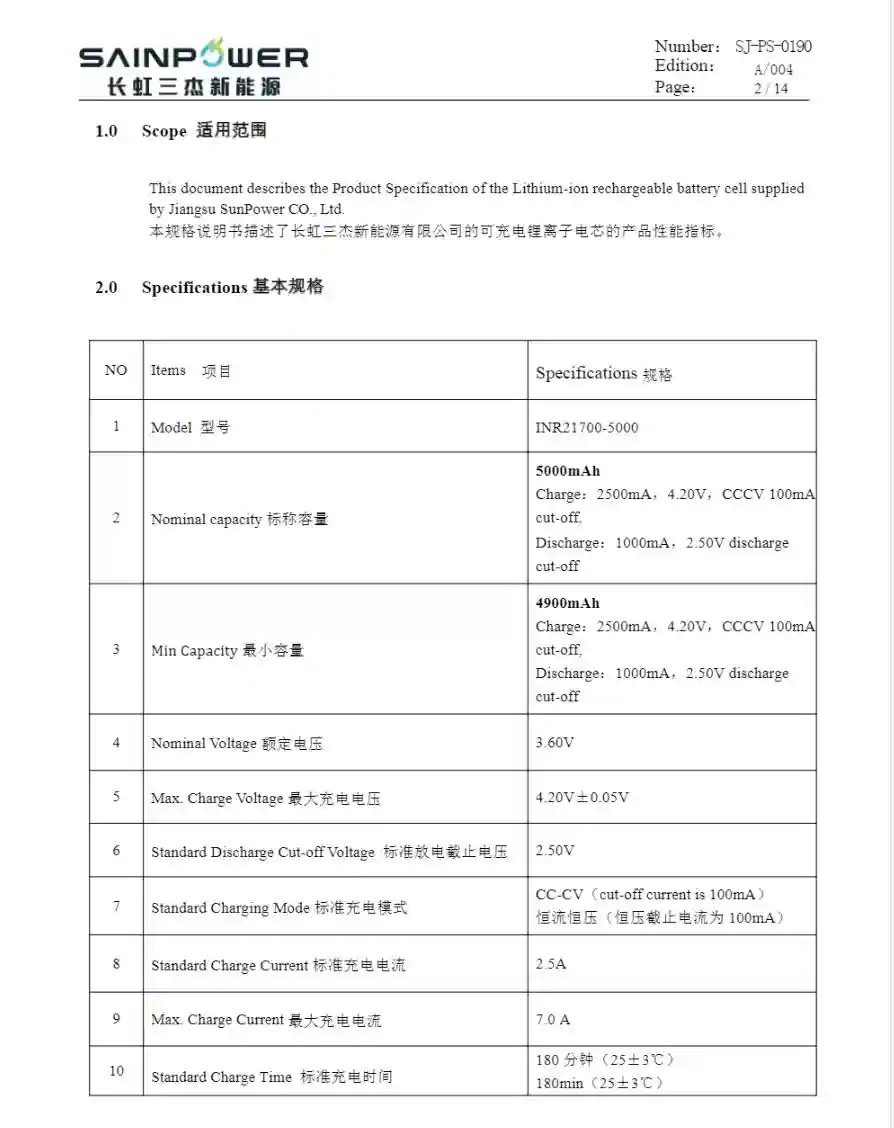

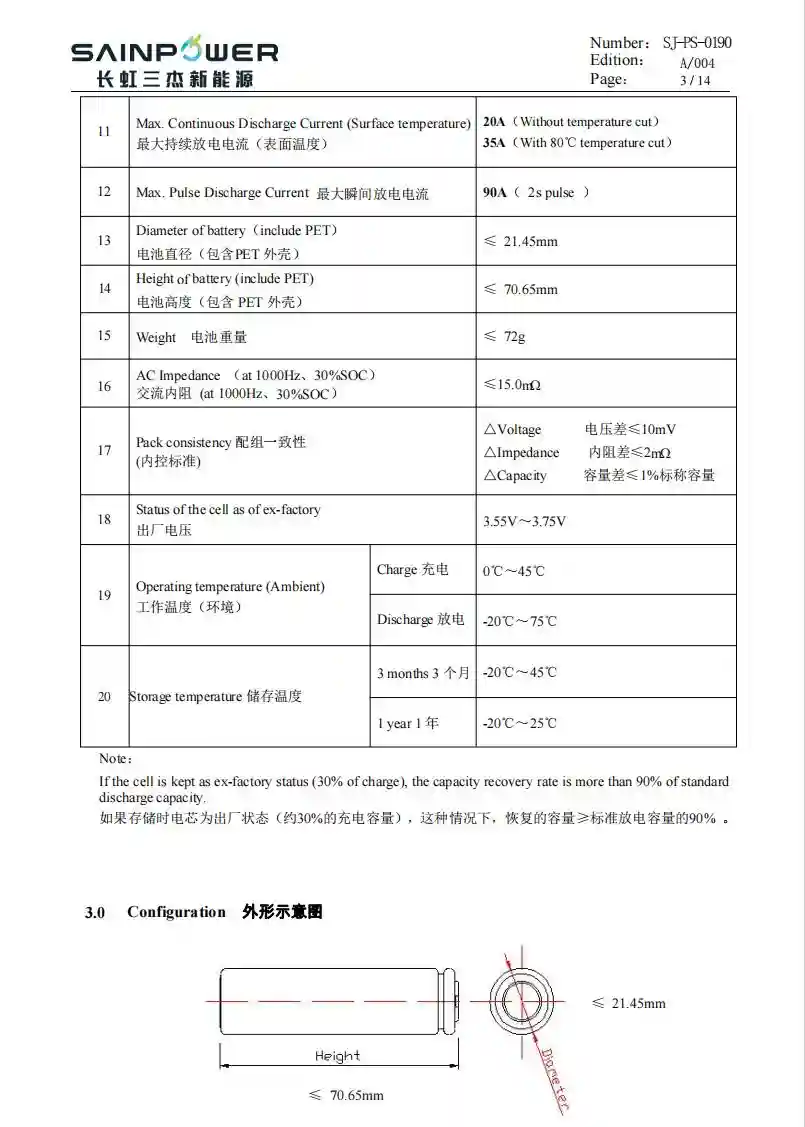

根据规格书内容，INR21700-5000，标称电压3.6V，标称容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。
内阻≤15mΩ，重量72g，工作温度-20~75℃，循环寿命达500次。

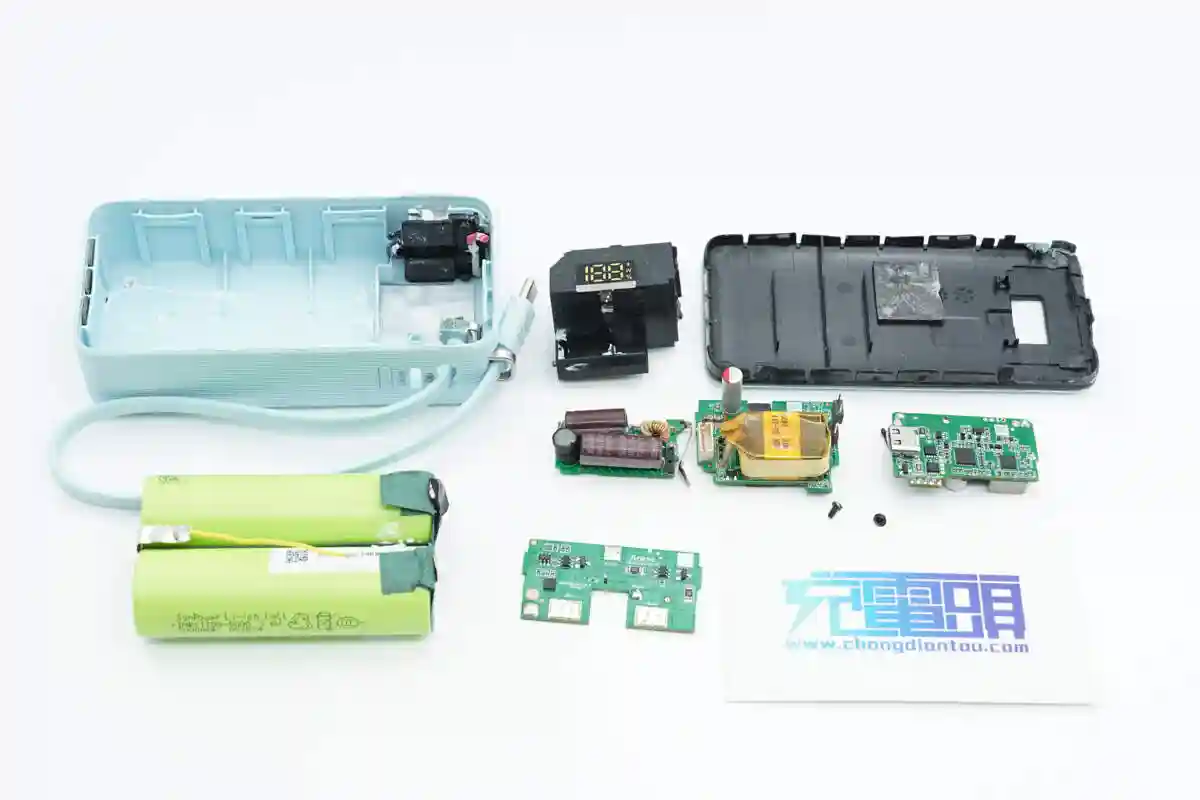

全部拆解完毕，最后来张全家福。
充电头网总结

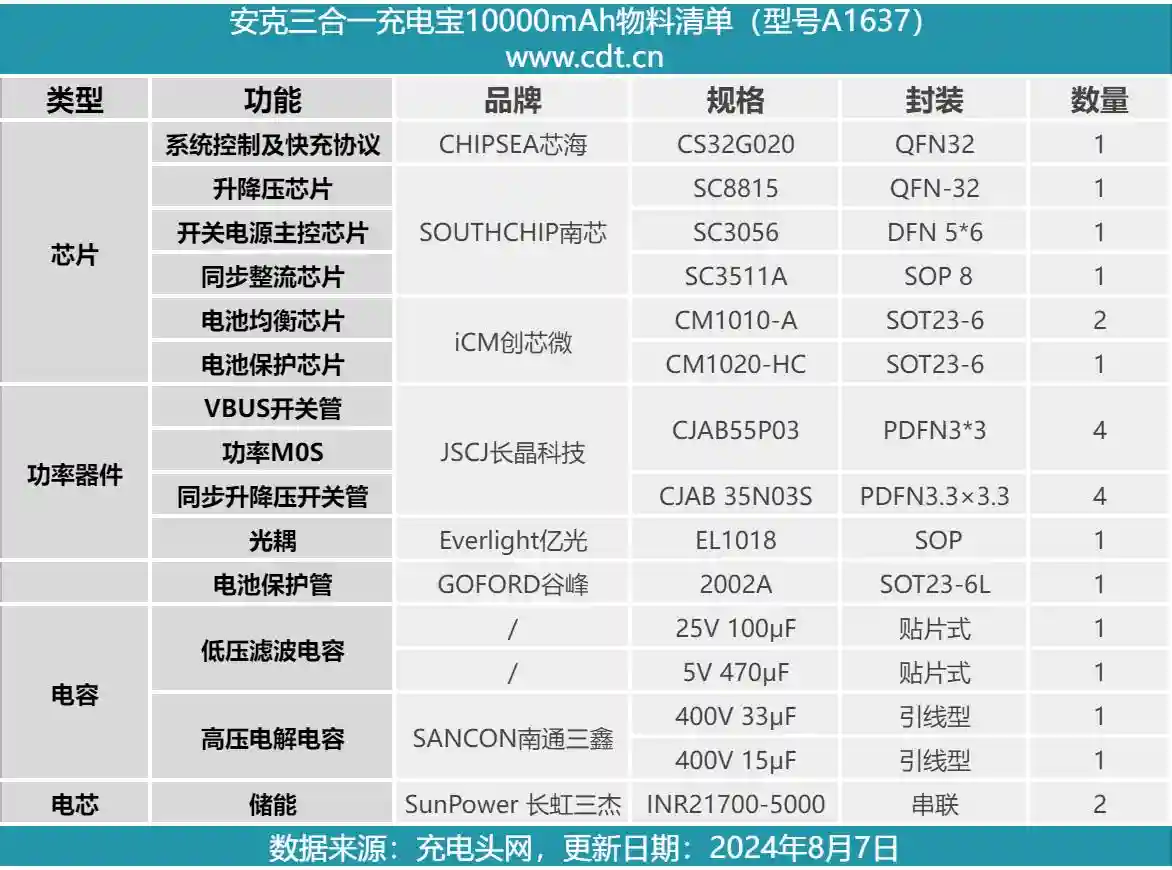

最后附上安克这款三合一移动电源的物料清单，方便大家查阅。
安克这款三合一移动电源造型小巧晶莹，自身配备可折叠国标插脚，搭载一个USB-C接口，支持PD30W双向快充。此外其自带一根USB-C充电线，作为三合一产品，可以说功能性极强。
充电头网通过拆解发现，电源内置两节电芯，串联连接，电芯型号INR21700-5000，标称电压3.6V。其内部设有两块充电器模块和一个电池保护模块以及输出控制模块。
系统控制及快充协议采用市面上主流的高集成芯片，来自芯海科技CS32G020，这是一款支持USBType-C和协议的USB-C控制器，内置32位MCU的同时，能支持多种主流快充协议。充电宝各模块间通过导线焊接连接，连接处打胶加固，内部结构稳定可靠。
